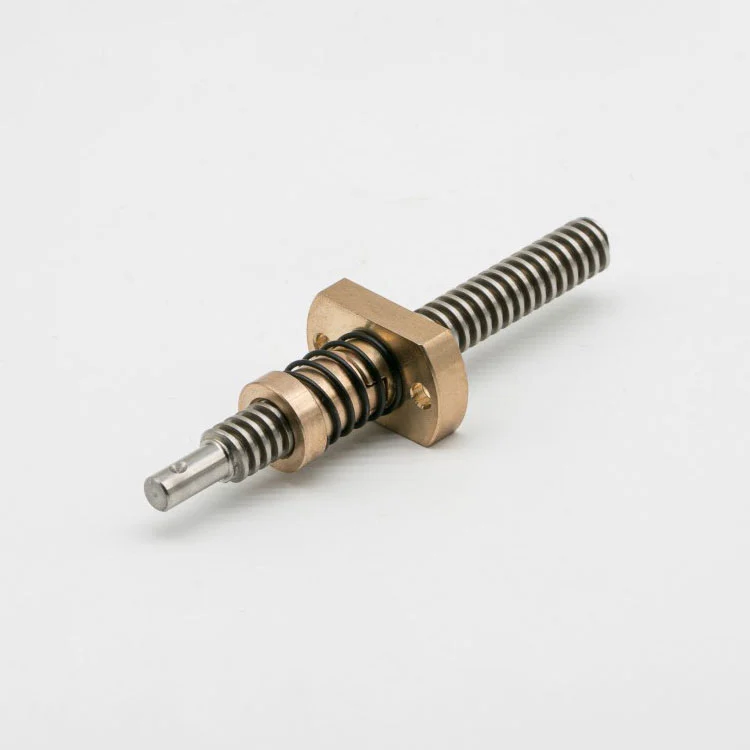

Anti-Backlash Trapezoidal Nut para sa Linear Actuators

Nagbibigay ang Maitu ng mataas na kalidad at matibay na Anti-Backlash Trapezoidal Nut para sa Linear Actuators sa China. Nilalayon ng pabrika ng Maitu ang mga personalized na pangangailangan ng iba't ibang uri ng linear actuator (electric linear actuator, hydraulic linear actuators, pneumatic linear actuator), at nagbibigay ng mga solusyon sa pag-customize na nakatuon sa sitwasyon. Ayon sa na-rate na load ng iyong linear actuator, reciprocating frequency, stroke range, working temperature at installation interface size, maaari naming flexible na i-customize ang mga key parameter gaya ng trapezoidal thread specification (metric/inch), nut overall size, disc spring preload force, pagpili ng materyal at surface treatment.

Ang pagtukoy sa dalawang pangunahing configuration ng linear actuator lead screws (rotating lead screw at rotating nut), ang produkto ay gumagamit ng unibersal na disenyo ng interface, na tugma sa mainstream linear actuator transmission component, at maaaring direktang tipunin gamit ang mga lead screw na may iba't ibang detalye nang hindi binabago ang orihinal na istraktura ng actuator, na lubos na nagpapabuti sa kahusayan ng pag-upgrade at pagpapanatili ng kagamitan.

Mga Teknikal na Detalye ng Produkto

Tandaan: * nagsasaad ng mga espesyal na detalye, na maaaring i-customize ayon sa uri ng iyong linear actuator, na-rate na load, reciprocating frequency at installation space. Madali nating maisasaayos ang disc spring preload force at thread precision, at mahigpit na sundin ang GB/T 17587-2018 standard para sa produksyon, upang tumugma sa high-frequency reciprocating at variable load working need ng iba't ibang linear actuator, na tinitiyak na ang axial backlash ay epektibong kontrolado at ang transmission efficiency ay pinananatili, na naaayon sa anti-linearlash na prinsipyo ng transmission. Kasabay nito, maaari kaming magbigay ng parehong metric at imperial thread installation nuts ayon sa iyong mga kinakailangan, na higit pang pagpapabuti ng compatibility.

Mga Functional na Highlight at Linear Actuator Adaptation Features

1. Disc spring composite preload, stable anti-backlash: Pinagtibay ang pangunahing disenyo ng disc spring composite preload na sinamahan ng precision ground trapezoidal thread, naiiba sa split-type na spring at dual-elastic O-ring na mga istraktura ng mga nakaraang produkto, napagtanto nito ang pare-parehong pamamahagi ng puwersa ng preload, matatag na makokontrol ang axial motion backlash sa loob ng 0.01mm, 0.004-0. paglihis sa pagpoposisyon at kawalan ng katatagan ng transmission na dulot ng axial backlash sa panahon ng high-frequency reciprocating motion ng mga linear actuator, na tinitiyak ang maayos at tumpak na operasyon ng actuator.

2. Mataas na paglaban sa pagkapagod, umaangkop sa mataas na dalas na pagbabalik: Pag-target sa mataas na dalas ng reciprocating motion na mga katangian ng mga linear actuator (hanggang sa 15 cycle/min), ang disc spring ay gumagamit ng high-strength na alloy na materyal na may mahusay na paglaban sa pagkapagod, na maaaring makatiis ng 20,000+ beses ng reciprocating motion at hindi nakakapagod na compression ay pinagsama-samang thread compression, hindi nakakapagod na compression. pagtiyak ng matatag na anti-backlash na pagganap sa panahon ng pangmatagalang high-frequency na operasyon, na partikular na angkop para sa mga linear actuator na nangangailangan ng tuluy-tuloy at matatag na operasyon.

3. Malakas na kapasidad na nagdadala ng pag-load, na umaangkop sa mga variable na pagkarga: Ang mga linear actuator ay madalas na nagdadala ng mga variable na karga sa panahon ng operasyon. Ang Anti-Backlash Trapezoidal Nut na ito para sa Linear Actuators ay gawa sa mataas na lakas na wear-resistant na materyal at sumasailalim sa precision machining, na may malakas na static at dynamic na load-bearing capacity, na kayang magdala ng malaking axial thrust at radial load nang walang deformation, at mapanatili ang stable na transmission kahit na nagbabago ang load, na umaangkop sa mga gumaganang katangian ng linear static at load. mga kinakailangan ng trapezoidal lead screw elevator at iba pang kaugnay na kagamitan.

4. Mababang friction at mataas na kahusayan sa paghahatid: Ang ibabaw ng thread ay ginagamot na may espesyal na lubricating coating, na epektibong binabawasan ang friction coefficient sa pagitan ng nut at lead screw, ang friction coefficient ay mas mababa sa 0.08, ang transmission efficiency ay kasing taas ng 92% o higit pa, na hindi lamang binabawasan ang pagkonsumo ng enerhiya ng mga linear actuator, ngunit din binabawasan ang pagganap ng mga linear actuator, ngunit din binabawasan ang pagganap sa panahon ng pagpapatakbo, pag-iwas sa pagpapahina ng init, at pag-iwas sa paglipas ng operasyon. tinitiyak ang pangkalahatang kahusayan ng linear actuator system.

Mga Parameter ng Pagganap at Mahigpit na Kontrol sa Kalidad

1. Aktuator-oriented na pagpili ng materyal: Opsyonal mataas na lakas wear-resistant bronze alloy (mataas na load-bearing, malakas na paglaban sa pagkapagod) at reinforced engineering plastic (magaan ang timbang, self-lubricating) na materyales. Kabilang sa mga ito, ang bronze alloy ay angkop para sa heavy-load na linear actuators (tulad ng industrial hydraulic linear actuators, trapezoidal lead screw elevators), at ang reinforced engineering plastic ay angkop para sa light-load high-frequency linear actuators (tulad ng maliliit na electric linear actuators), ganap na tumutugma sa load at motion na kinakailangan ng iba't ibang linear na linear actuator na pinili, at mga standard na linear na actuator na pinili, at mani.

2. Precision indicators para sa linear transmission: Ang katumpakan ng thread ay umabot sa ISO 4 level, ang pitch error ay mas mababa sa ±0.004mm, positional repeatability ay ≤±0.006mm, ang backlash ay nakokontrol sa loob ng 0.004-0.01mm, na mas mahusay kaysa sa pangkalahatang transmission precision ng linear actuator trapezoidal acting na mga cants, at ang linear actuator trapezoidal acting na mga cants, matatag na paggalaw, at nakakatugon sa mga kinakailangan sa katumpakan ng pamantayan ng GB/T 17587-2018.

3. Buhay at tibay ng serbisyo: Pagkatapos ng surface hardening at anti-corrosion treatment, ang surface hardness ay umabot sa HRC 56-60, ang wear resistance ay 75% na mas mataas kaysa sa ordinaryong trapezoidal nuts, at ang buhay ng serbisyo ay maaaring umabot ng higit sa 4.5 na taon sa ilalim ng normal na paggamit at regular na pagpapanatili, na umaangkop sa pangmatagalang patuloy na mga pangangailangan sa operasyon ng linear actuator, na binabawasan ang gastos ng linear actuators, na binabawasan ang gastos ng linear actuators, at ang buhay ng serbisyo ay maaaring umabot ng higit sa 4.5 taon sa ilalim ng normal na paggamit at regular na pagpapanatili, na umaangkop sa pangmatagalang patuloy na mga pangangailangan ng operasyon ng mga linear actuator, na binabawasan ang gastos ng mga linear actuator, na binabawasan ang gastos ng linear actuators trapezoidal lead screw elevator at iba pang linear actuator-related equipment.

Mga Bentahe ng Maitu

1. Linear actuator-focused R&D capability: Ang aming R&D team ay may 8 senior engineer na may higit sa 8 taong karanasan sa linear transmission at linear actuator na mga bahagi, na tumutuon sa R&D at pag-optimize ng anti-backlash na teknolohiya para sa linear actuator na mga sitwasyon, mastering core na teknolohiya tulad ng disc spring composite preloading na disenyo at ang thread preloading na disenyo ng composite na paggiling at pag-optimize ng thread preload. Trapezoidal Nut para sa Linear Actuators ayon sa high-frequency reciprocating at variable load na katangian ng mga linear actuator, na tinitiyak ang perpektong pagbagay sa iba't ibang uri ng linear actuator.

2. Standardized na produksyon at mahigpit na pagsubok: Nilagyan ng mga propesyonal na linear actuator nut production lines at precision testing equipment (tulad ng fatigue testing machine, transmission efficiency tester), ang bawat produkto ay sumasailalim sa mahigpit na backlash detection, fatigue test, load-bearing test at high-temperature resistance test bago umalis sa pabrika, alinsunod sa GB/T 17807-18-1020. mga pamantayan, na may antas ng kwalipikasyon na 100%, na tinitiyak na ang bawat nut ay maaaring matugunan ang mataas na pagganap na mga kinakailangan ng mga linear actuator.

3. Mayaman na karanasan sa pag-customize para sa mga linear actuator: Sa pagbibigay ng mga customized na anti-backlash na solusyon para sa higit sa 2,900 linear actuator na mga manufacturer at user, na sumasaklaw sa mga electric, hydraulic, pneumatic at iba pang mga uri ng linear actuator, pati na rin sa trapezoidal lead screw elevator scenario, mayroon kaming mayamang karanasan sa pagtutugma ng iba't ibang linear actuator na mga produkto at mga partikular na parameter na gumagana ayon sa mga kundisyon ng iyong actuator.

4. Makapangyarihang sertipikasyon at pagkilala sa merkado: Naipasa ang ISO 9001 quality management system certification, RoHS environmental certification at CE certification, na may bilang ng mga patent na nauugnay sa linear actuator na anti-backlash transmission technology, na naghahain ng mga domestic at foreign linear actuator brand, at ang mga produkto ay lubos na kinikilala para sa kanilang katatagan, tibay at kahusayan ng transmission linear na linya ng transmisyon, lalo na sa industriya ng elevator ng linya ng tingga. mga actuator.

Proseso ng Pag-customize at Full-Service na Support System

1. Demand na komunikasyon at scheme formulation: Ang aming propesyonal na technical team ay nagbibigay ng one-on-one na konsultasyon, malalim na nauunawaan ang iyong linear actuator type, rated load, reciprocating frequency, stroke range, working environment at installation interface na kinakailangan, at bumubuo ng mga naka-target na customization scheme, kabilang ang pagpili ng materyal, disc spring preload force adjustment at structural design, at mahigpit na tumutukoy upang matiyak ang mga kaugnay na pambansang pamantayan ng NutzoBacklash, Ang mga actuator ay perpektong tumutugma sa iyong linear actuator.

2. Sample trial production at performance test: Ayon sa nakumpirmang customization scheme, kinukumpleto namin ang 2D/3D drawing design, nagsasagawa ng sample trial production, at sinusubok ang sample sa kaukulang linear actuator para i-verify ang anti-backlash effect, fatigue resistance, transmission efficiency at installation compatibility, at i-adjust at i-optimize hanggang sa matugunan nito ang iyong mga kinakailangan bago ang mass production, na tinitiyak na ang aktuwal na gumaganang linear na pangangailangan ng produkto ay nakakatugon sa mga pangangailangan ng linya ng trabaho.

3. Proteksyon sa packaging at transportasyon: Mag-ampon ng anti-collision, moisture-proof at anti-oil packaging, na epektibong makakapigil sa pagkasira ng produkto sa panahon ng transportasyon, maiwasan ang pagpapapangit ng thread at pagkasira ng disc spring, at tiyaking hindi maaapektuhan ang performance ng produkto kapag dumating ito sa destinasyon, lalo na angkop para sa malayuang transportasyon ng maramihang mga order.

4. Mahusay na pangako sa paghahatid: Ang mga karaniwang modelo na angkop para sa mga pangunahing linear actuator ay nasa stock, na may oras ng paghahatid na 1-3 araw ng trabaho; ang mga customized na produkto ay inihahatid sa loob ng 7-11 araw ng trabaho, na epektibong nagpapaikli sa iyong linear actuator upgrade at maintenance cycle, na tinitiyak ang normal na operasyon ng kagamitan.

5. Serbisyo at teknikal na patnubay pagkatapos ng benta: Magbigay ng 30 buwang panahon ng garantiya ng kalidad, ang mga propesyonal na technician ay nagbibigay ng 24 na oras na online at on-site na teknikal na suporta, napapanahong lutasin ang pag-install, pag-debug at paggamit ng mga problema ng produkto; magbigay ng libreng kapalit kung may problema sa kalidad ng produkto sa loob ng panahon ng garantiya, at magbigay ng regular na gabay sa pagpapanatili upang mapalawig ang buhay ng serbisyo ng Anti-Backlash Trapezoidal Nut para sa Linear Actuators at ng linear actuator.

Gabay sa Pag-install at Mga Tip sa Pang-araw-araw na Pagpapanatili

1. Mga hakbang sa pag-install: Bago i-install, linisin ang thread surface ng nut at ang katugmang lead screw gamit ang lint-free na tela na nilubog sa industrial lubricating oil upang alisin ang alikabok, mantsa ng langis at iba pang mga dumi, na tinitiyak ang mahigpit na pag-meshing at bawasan ang unang friction; maayos na i-install ang nut sa lead screw, iwasan ang sapilitang pag-install, ayusin ang disc spring preload force ayon sa mga kinakailangan sa load at motion ng linear actuator, at maayos na ayusin ang flange sa gumagalaw na bahagi ng linear actuator upang maiwasan ang maluwag na pag-install na nakakaapekto sa transmission precision at operational safety, lalo na para sa trapezoidal lead screw elevator-related installations.

2. Regular na pagpapanatili: Inirerekomenda na suriin ang backlash, disc spring status at kalinisan ng thread tuwing 3 buwan (adjust ayon sa reciprocating frequency); kung ang alikabok o mantsa ng langis ay natagpuan, linisin ang mga ito sa oras; magdagdag ng isang maliit na halaga ng mataas na temperatura na lumalaban sa lubricating oil bawat 5 buwan upang mabawasan ang alitan, protektahan ang thread at disc spring, at matiyak ang pangmatagalang matatag na operasyon, na nakakatulong sa pagpapanatili ng kahusayan sa paghahatid ng linear actuator.

3. Mga kinakailangan sa pag-iimbak: Mag-imbak sa isang malinis, tuyo at maayos na maaliwalas na kapaligiran (temperatura 8-22 ℃, halumigmig ≤40%), iwasan ang pakikipag-ugnay sa mataas na temperatura, kinakaing unti-unting mga bagay at matutulis na bagay, maiwasan ang pagpapapangit ng thread, pagkapagod ng disc spring at pinsala sa ibabaw, at tiyakin ang pagganap ng anti-backlash ng Anti-Backlash Trapezoidal Nut para sa mahabang panahon ng pag-iimbak ng mga bahagi ng Actuators, na matagal na imbakan.

4. Mga pag-iingat sa paggamit: Sa panahon ng operasyon ng linear actuator, iwasan ang labis na pagkarga, marahas na pagsisimula at paghinto, at huwag i-disassemble ang nut sa kalooban upang maiwasan ang pinsala sa disc spring at thread structure; iwasan ang mga dayuhang bagay na pumapasok sa thread gap upang maiwasan ang transmission jamming at pinsala sa linear actuator; regular na suriin ang pagganap ng self-locking upang matiyak ang kaligtasan ng pagpapatakbo, lalo na para sa trapezoidal lead screw elevator scenario.

Naaangkop na Mga Uri ng Linear Actuator at Mga Sitwasyon ng Application

1. Mga electric linear actuator: Naaangkop sa maliit at katamtamang laki ng mga electric linear actuator (tulad ng mga pang-industriyang electric push rod, linear actuator modules), epektibong inaalis ang axial backlash, tinitiyak ang stable na paggalaw at tumpak na pagpoposisyon, at angkop para sa mga automated na linya ng produksyon, intelligent na kagamitan, kagamitang medikal at iba pang mga scenario ng pagpapadala, pati na rin ang mga scenario ng tingga.

2. Hydraulic at pneumatic linear actuators: Angkop para sa heavy-load na hydraulic at pneumatic linear actuators (tulad ng hydraulic cylinders, pneumatic cylinders na may linear transmission mechanisms), na may malakas na load-bearing capacity at fatigue resistance, na umaangkop sa high-load at high-frequency working na katangian ng naturang mga shipluring actuator, at iba pang mga kagamitan sa paggawa ng metal, at iba pang kagamitan sa industriya ng paggawa ng mga barko mga patlang.

3. Industrial linear actuators: Naaangkop sa industrial-grade linear actuators na ginagamit sa automated production, tulad ng linear feeding actuators, linear lifting actuators at trapezoidal lead screw elevators, na may stable na anti-backlash performance at mataas na transmission efficiency, tinitiyak ang consistency at stability ng production operations, pagpapabuti ng production efficiency at stability requirements ng industriya, at pagtugon sa mga kinakailangan sa produksyon at stability ng produkto

4. Espesyal na linear actuator: Angkop para sa mga espesyal na linear actuator (tulad ng high-temperature linear actuators, outdoor linear actuators), na may malakas na adaptability sa kapaligiran at corrosion resistance, na umaangkop sa malupit na working environment, at naaangkop sa aerospace, automotive manufacturing, outdoor equipment at iba pang field, pati na rin ang special-purpose na trapezoidal lead screw na elevator.

FAQ at Propesyonal na Suporta sa Teknikal

1. Ano ang pagkakaiba sa pagitan ng produktong ito at ng nakaraang anti-backlash trapezoidal nuts?

Ang bersyon ng 3D printer ay gumagamit ng split-type na spring preload na istraktura, na nakatuon sa pagiging epektibo sa gastos at madaling pagpapanatili; ang bersyon ng sistema ng pagpoposisyon ay gumagamit ng dual-elastic O-ring preload na disenyo, na nakatuon sa mataas na katumpakan at pangmatagalang katatagan; ang Anti-Backlash Trapezoidal Nut na ito para sa Linear Actuators ay gumagamit ng disc spring composite preload structure, na tumutuon sa fatigue resistance at high-frequency reciprocating adaptation, na espesyal na idinisenyo para sa high-frequency reciprocating at variable load na katangian ng mga linear actuators, at higit na naaayon sa mga kinakailangan sa pagtatrabaho ng mga trapezoidal na lead na kagamitan sa turnilyo.

2. Maaari bang iakma ang produktong ito sa lead screw ng aking kasalukuyang linear actuator?

Oo, ang aming mga karaniwang modelo ay tugma sa mga mainstream na trapezoidal lead screw na ginagamit sa mga linear actuator, at maaari rin naming i-customize ang detalye ng thread at laki ng nut ayon sa iyong mga parameter ng lead screw, at magbigay ng parehong metric at imperial thread na mga opsyon, tinitiyak ang direktang pagpupulong nang hindi binabago ang orihinal na istraktura ng actuator, at tumutugma sa dalawang pangunahing configuration ng linear actuator lead screw at rotatingrotating na tornilyo.

3. Paano ayusin ang disc spring preload force upang tumugma sa iba't ibang mga kondisyon sa pagtatrabaho?

Ang produkto ay idinisenyo na may adjustable na preload na istraktura, na maaaring madaling ayusin ang compression degree ng disc spring ayon sa linear actuator's load, reciprocating frequency at positioning precision requirements, pagbabalanse ng anti-backlash effect at transmission smoothness, at pag-adapt sa iba't ibang kondisyon sa pagtatrabaho ng linear actuator at trapezoidal lead screw elevator.

4. Paano mahuhusgahan kung normal ang anti-backlash effect ng nut habang ginagamit?

Pagkatapos ng pag-install, simulan ang linear actuator na tumakbo sa normal na bilis, obserbahan kung mayroong motion jitter o abnormal na ingay; gumamit ng instrumento sa pagsukat ng katumpakan upang makita ang repeatability ng pagpoposisyon, kung ang error sa repeatability ay nasa loob ng ±0.006mm, ipinapahiwatig nito na normal ang epekto ng anti-backlash, at natutugunan ng produkto ang mga kinakailangan sa katumpakan ng pamantayan ng GB/T 17587-2018.

5. Ano ang buhay ng serbisyo ng disc spring?

Ang disc spring ay gumagamit ng high-strength fatigue-resistant alloy na materyal, na maaaring mapanatili ang matatag na pagganap sa loob ng higit sa 4.5 taon sa ilalim ng normal na paggamit at high-frequency reciprocating motion, at maaaring palitan nang nakapag-iisa kapag isinusuot, na maginhawa at mabilis, at binabawasan ang gastos sa pagpapanatili ng linear actuator at trapezoidal lead screw elevator.

6. Nagbibigay ka ba ng teknikal na suporta para sa maramihang mga order ng mga linear actuator?

Oo, para sa maramihang mga order, magpapadala kami ng mga propesyonal na technician upang magbigay ng on-site na pag-install, pag-debug at gabay sa pagpapanatili, at magbigay ng mga detalyadong manual sa pag-install at pagpapanatili na sumusunod sa mga nauugnay na pambansang pamantayan, na tinitiyak na ang Anti-Backlash Trapezoidal Nut para sa Linear Actuators ay maaaring maglaro ng pinakamahusay na anti-backlash at transmission performance sa iyong mga linear actuator at trapezoidal lead screw elevator.
