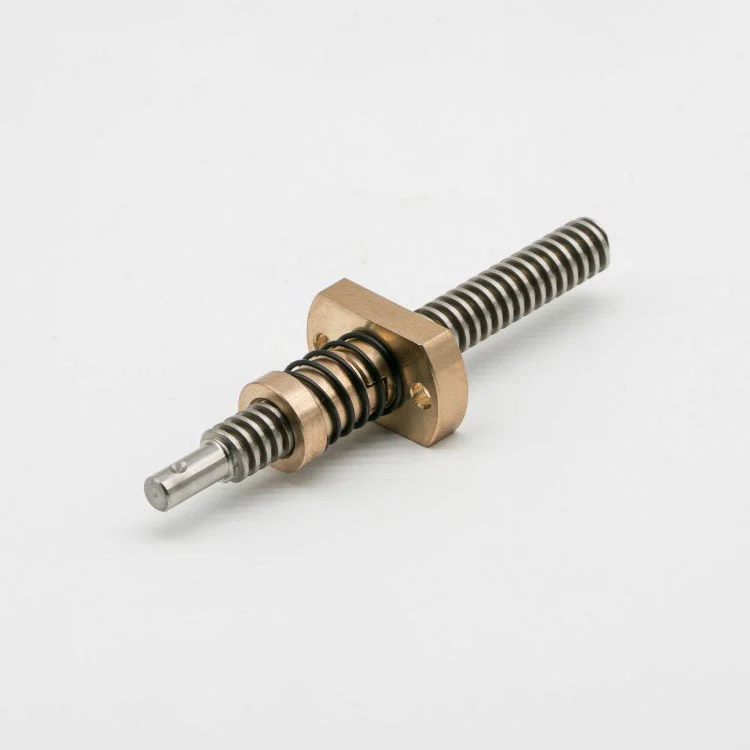

Anti-Backlash Trapezoidal Nut para sa Positioning System

Bilang isang de-kalidad na Anti-Backlash Trapezoidal Nut para sa pabrika ng Positioning Systems, ang Maitu ay nagbibigay ng mga customized na solusyon na iniayon sa mga partikular na sitwasyon sa pagpoposisyon. Ayon sa uri ng iyong positioning system (linear guide positioning, ball screw positioning, gear rack positioning), rated load, positioning repeatability requirements, working temperature range at installation space constraints, maaari naming flexible na i-customize ang mga pangunahing parameter gaya ng trapezoidal thread specification (metric/inch), nut structural size, O-ring preload intensity, material hardness at surface treatment process.

Ang produkto ay gumagamit ng isang modular na disenyo, na katugma sa mga pangunahing bahagi ng transmission system ng pagpoposisyon, at maaaring direktang tipunin gamit ang mga lead screw, guide rails at iba pang mga bahagi nang walang malalaking pagbabago sa orihinal na sistema, na epektibong binabawasan ang kahirapan ng pag-upgrade at pagbabago ng system. Espesyal itong idinisenyo upang maiwasan ang mga depekto sa pag-print ng 3D gaya ng maling pagkakahanay ng layer ng modelo, hindi pantay-pantay sa dingding at paglihis ng dimensional na dulot ng nut backlash, at malawak itong naaangkop sa iba't ibang mekanismo ng paghahatid ng 3D printer, na nagiging isang cost-effective na bahagi ng katumpakan upang mapahusay ang katatagan ng pag-print at kalidad ng modelo.

Mga Teknikal na Detalye ng Produkto

Tandaan: * nagsasaad ng mga espesyal na detalye, na maaaring i-customize ayon sa uri ng iyong system sa pagpoposisyon, antas ng pagkarga, katumpakan ng pagpoposisyon at espasyo sa pag-install. Maaari naming flexible na ayusin ang intensity ng preload ng O-ring at katumpakan ng thread upang tumugma sa mababang bilis, mataas na katumpakan na pangangailangan sa pagpoposisyon ng iba't ibang mga system, tinitiyak na ang axial backlash ay epektibong kinokontrol at ang transmission stability ay pinananatili, na naaayon sa gumaganang prinsipyo ng anti-backlash transmission sa mga positioning system.

Mga Pangunahing Kalamangan sa Pag-andar at Pag-adapt ng System sa Pagpoposisyon

1. Dual-elastic O-ring preload para sa tumpak na anti-backlash: Pinagtibay ang pangunahing disenyo ng dual-elastic O-ring preload na sinamahan ng pinagsamang trapezoidal thread, naiiba sa split-type na spring structure, napagtatanto nito ang circumferential at radial composite preload force upang sugpuin ang axial backlash, na matatag na makokontrol ang backlash sa loob ng 0.003.003-0. ng paglihis sa pagpoposisyon at pagbabawas ng repeatability na dulot ng axial backlash sa mga positioning system, na tinitiyak ang mataas na katumpakan na pagpoposisyon ng system sa bawat oras.

2. High load-bearing capacity at stable transmission: Ang pagta-target sa high-load working na katangian ng mga positioning system, ang Anti-Backlash Trapezoidal Nut para sa Positioning System ay gawa sa mga materyales na may mataas na lakas at precision machining, na may malakas na static at dynamic na load-bearing capacity, na kayang tiisin ang malaking axial thrust nang walang deformation, at mapanatili ang pangmatagalang bilis ng transmisyon, at mapanatili ang mababang bilis ng transmisyon. ≤10mm/s), pag-iwas sa pag-anod sa pagpoposisyon na dulot ng pagbabago ng pagkarga, na angkop para sa mababang bilis ng high-precision na mga sitwasyon sa pagpoposisyon.

3. Low-noise at low-friction operation: Ang pinagsama-samang thread structure at espesyal na surface lubrication treatment ay epektibong binabawasan ang friction sa pagitan ng nut at lead screw, ang ingay ng operasyon ay mas mababa sa 45dB, na angkop para sa tahimik na operasyon ng mga precision positioning system (tulad ng laboratory positioning equipment, medical positioning instruments), at iniiwasan ang ingay na interference na nakakaapekto sa katumpakan ng pagpoposisyon.

4. Self-adjusting preload & long-term stability: Ang dual-elastic O-ring ay may mahusay na fatigue resistance at self-adjusting performance, na maaaring awtomatikong mabayaran ang maliit na pagkasira ng thread sa panahon ng pangmatagalang paggamit, mapanatili ang stable na preload force, at matiyak na ang anti-backlash effect ay hindi nababawasan pagkatapos ng 12,000+ na oras ng tuluy-tuloy na pagganap ng serbisyo, na napagtatanto ang pangmatagalang pagganap ng buong buhay.

Mga Key Performance Indicator at Quality Assurance System

1. Pagpili ng materyal na nakatuon sa pagpoposisyon: Opsyonal na high-strength reinforced POM (self-lubricating, low-friction) at wear-resistant bronze alloy (high load-bearing, corrosion-resistant) na mga materyales, bukod sa kung saan ang reinforced POM ay angkop para sa light-load precision positioning system (tulad ng electronic component positioning), at ang bronzeload positioning system ay angkop para sa mechanical positioning system shelf positioning), ganap na tumutugma sa mga kinakailangan sa pagkarga at katumpakan ng iba't ibang sitwasyon sa pagpoposisyon.

2. Mga tagapagpahiwatig ng katumpakan para sa pagpoposisyon: Ang katumpakan ng thread ay umabot sa antas ng ISO 3, mas mataas kaysa sa antas ng katumpakan ng mga ordinaryong trapezoidal nuts, ang pitch error ay mas mababa sa ± 0.003mm, ang positional repeatability ay ≤±0.005mm, ang backlash ay nakokontrol sa loob ng 0.003-0.008mm, na kung saan ay mas mahusay kaysa sa pangkalahatang posisyon ng turnilyo ng trapezoidal. (±0.1~0.5mm), nakakatugon sa mga kinakailangan sa mataas na katumpakan sa pagpoposisyon ng karamihan sa mga kagamitang pang-industriya at katumpakan.

3. Durability at service life: Pagkatapos ng espesyal na surface hardening treatment, ang surface hardness ng Anti-Backlash Trapezoidal Nut para sa Positioning Systems ay umabot sa HRC 58-62, ang wear resistance ay 80% na mas mataas kaysa sa ordinaryong trapezoidal nuts, at ang buhay ng serbisyo ay maaaring umabot ng higit sa 5 taon sa ilalim ng normal na paggamit at regular na pagpapanatili, na umaangkop sa pangmatagalang pagpapatakbo ng mga sistema ng dalas ng posisyon gastos.

4. Kakayahang umangkop sa kapaligiran: Ang produkto ay maaaring mapanatili ang matatag na pagganap sa hanay ng temperatura na -20 ℃ hanggang 150 ℃, may malakas na pagtutol sa alikabok, polusyon ng langis at banayad na kaagnasan, at angkop para sa iba't ibang malupit na kapaligiran sa pagpoposisyon (tulad ng mga industriyal na workshop, kagamitan sa pagpoposisyon sa labas), pag-iwas sa pagkasira ng pagganap na dulot ng mga salik sa kapaligiran.

Ang Propesyonal na Lakas ng Maitu sa Mga Bahagi ng Positioning System

1. Positioning system-specific na R&D na kakayahan: Ang aming R&D team ay may 9 na senior engineer na may higit sa 9 na taon ng karanasan sa precision positioning at transmission components, na tumutuon sa R&D at pag-optimize ng anti-backlash na teknolohiya para sa mga sitwasyon sa pagpoposisyon, pag-master ng mga pangunahing teknolohiya tulad ng dual-elastic O-ring na preloading na disenyo at istraktura ng produkto ayon sa pag-optimize ng katumpakan sa mababang bilis mataas na katumpakan na mga katangian ng mga sistema ng pagpoposisyon upang matiyak ang perpektong pagbagay.

2. Mahigpit na sistema ng pagsubok sa kalidad: Nilagyan ng mga propesyonal na kagamitan sa pagsubok sa katumpakan (tulad ng sensor ng laser displacement, torque tester), ang bawat produkto ay sumasailalim sa mahigpit na pagtuklas ng backlash, pagsubok na nagdadala ng pagkarga, pagsubok sa ingay at pagsubok sa paglaban sa mataas na temperatura bago umalis sa pabrika, na may rate ng kwalipikasyon na 100%, na tinitiyak na ang bawat nut ay makakatugon sa mga kinakailangan sa mataas na katumpakan ng mga sistema.

3. Mayaman na karanasan sa pag-customize para sa mga positioning system: Dahil nakapagbigay kami ng mga customized na anti-backlash na solusyon para sa higit sa 3,200 na mga manufacturer at user ng positioning system, na sumasaklaw sa linear positioning, rotary positioning, lifting positioning at iba pang mga sitwasyon, mayroon kaming maraming karanasan sa pagtutugma ng iba't ibang uri ng mga positioning system, at maaari naming i-customize ang mga produkto ayon sa mga partikular na parameter at kondisyon sa pagtatrabaho ng iyong system.

4. Makapangyarihang sertipikasyon at pagkilala sa industriya: Naipasa ang ISO 9001 quality management system certification, RoHS environmental certification at ISO 13485 medical device quality management system certification, na may ilang mga patent na nauugnay sa positioning system na anti-backlash na teknolohiya, na naghahatid ng domestic at foreign precision positioning equipment brand, at ang mga produkto ay lubos na kinikilala para sa kanilang katumpakan at katatagan.

Proseso ng Pag-customize at Garantiyang Serbisyo ng Buong Ikot

1. Demand diagnosis at scheme customization: Ang aming propesyonal na technical team ay nagbibigay ng one-on-one na demand na komunikasyon, malalim na nauunawaan ang iyong positioning system type, load level, positioning precision, working environment at installation space, at bumubuo ng mga target na customization scheme, kabilang ang pagpili ng materyal, preload intensity adjustment at structural design, upang matiyak na ang Anti-Backlash Trapezoidal Nut na sistema ay perpekto para sa Positioning positioning system ng iyong Positioning Systems Nut.

2. Sample development at performance verification: Ayon sa nakumpirmang customization scheme, kinukumpleto namin ang 2D/3D drawing design, nagsasagawa ng sample trial production, at sinusubok ang sample sa kaukulang positioning system para i-verify ang anti-backlash effect, load-bearing capacity, positioning precision at operation stability, at i-adjust at i-optimize hanggang sa matugunan nito ang iyong mga kinakailangan bago ang mass production.

3. Proteksyon sa packaging at transportasyon: Magpatibay ng shock-proof, moisture-proof at anti-corrosion packaging, na epektibong makakapigil sa pagkasira ng produkto sa panahon ng transportasyon, maiwasan ang pagpapapangit ng thread at pagkasira ng O-ring, at tiyaking hindi maaapektuhan ang performance ng produkto pagdating sa destinasyon.

4. Mahusay na garantiya sa paghahatid: Ang mga karaniwang modelo na angkop para sa mga pangunahing sistema ng pagpoposisyon ay nasa stock, na may oras ng paghahatid na 1-3 araw ng trabaho; ang mga customized na produkto ay inihahatid sa loob ng 8-12 araw ng trabaho, na epektibong nagpapaikli sa iyong system upgrade at maintenance cycle, na tinitiyak ang normal na operasyon ng positioning system.

5. Suporta at teknikal na patnubay pagkatapos ng benta: Magbigay ng 36 na buwang panahon ng garantiya ng kalidad, ang mga propesyonal na technician ay nagbibigay ng 24 na oras na online at on-site na teknikal na suporta, napapanahong lutasin ang pag-install, pag-debug at paggamit ng mga problema ng produkto; magbigay ng libreng kapalit kung may problema sa kalidad ng produkto sa loob ng panahon ng garantiya, at magbigay ng regular na gabay sa pagpapanatili upang mapahaba ang buhay ng serbisyo ng produkto.

Mga Alituntunin sa Pag-install at Pang-araw-araw na Pagpapanatili

1. Mga hakbang sa pag-install: Bago i-install, linisin ang ibabaw ng sinulid ng nut at ang katugmang lead screw gamit ang isang lint-free na tela na isinasawsaw sa pang-industriya na alkohol upang alisin ang alikabok, mantsa ng langis at iba pang mga dumi, na tinitiyak ang mahigpit na pag-meshing; maayos na i-install ang nut sa lead screw, iwasan ang sapilitang pag-install, ayusin ang preload intensity ayon sa mga kinakailangan sa pagpoposisyon ng system, at maayos na ayusin ang flange sa gumagalaw na bahagi ng positioning system upang maiwasan ang maluwag na pag-install na nakakaapekto sa katumpakan ng pagpoposisyon.

2. Regular na pagpapanatili: Inirerekomenda na suriin ang backlash, katayuan ng O-ring at kalinisan ng thread tuwing 4 na buwan (ayusin ayon sa dalas ng operasyon); kung ang alikabok o mantsa ng langis ay natagpuan, linisin ang mga ito sa oras; magdagdag ng isang maliit na halaga ng mataas na temperatura na lumalaban sa lubricating oil bawat 6 na buwan upang mabawasan ang alitan, protektahan ang thread at O-ring, at matiyak ang pangmatagalang matatag na operasyon.

3. Mga kinakailangan sa pag-iimbak: Mag-imbak sa isang malinis, tuyo at mababang temperatura na kapaligiran (temperatura 5-20℃, halumigmig ≤35%), iwasan ang kontak sa mataas na temperatura, kinakaing unti-unti at matutulis na bagay, maiwasan ang pagpapapangit ng thread, pagtanda ng O-ring at pagkasira ng ibabaw, at tiyakin ang anti-backlash na pagganap ng Anti-Backlash Trapezoidal Systems Nut para sa Positioning Nut.

4. Mga pag-iingat sa paggamit: Sa panahon ng pagpapatakbo ng sistema ng pagpoposisyon, iwasan ang labis na pagkarga, marahas na paggalaw at biglaang paghinto, at huwag i-disassemble ang nut sa kalooban upang maiwasan ang pinsala sa O-ring at istraktura ng thread; iwasan ang mga dayuhang bagay na pumapasok sa thread gap para maiwasan ang transmission jamming at positioning deviation.

Naaangkop na Mga Uri ng Sistema sa Pagpoposisyon at Mga Patlang ng Application

1. Linear positioning system: Naaangkop sa linear guide positioning system, linear module positioning system (tulad ng industrial linear slides, precision linear stages), epektibong inaalis ang axial backlash, tinitiyak ang stable na linear positioning precision, at angkop para sa electronic component assembly, precision measurement instruments, laser cutting positioning at iba pang mga sitwasyon.

2. Rotary at lifting positioning system: Angkop para sa rotary positioning platform, lifting positioning mechanisms (tulad ng mechanical arm lifting, warehouse shelf positioning), na may mataas na load-bearing capacity at stable na anti-backlash performance, tinitiyak ang tumpak na rotary at lifting positioning, at naaangkop sa mga automated production lines, logistics warehousing positioning, at iba pang field ng pagpoposisyon ng mga kagamitan sa pagpoproseso ng mekanikal.

3. Precision medical positioning system: Naaangkop sa mga medikal na kagamitan sa pagpoposisyon (tulad ng medical imaging positioning, surgical robot positioning), na may mataas na katumpakan, mababang ingay at stable na performance, nakakatugon sa mahigpit na mga kinakailangan sa pagpoposisyon ng medikal na larangan, tinitiyak ang kaligtasan at katumpakan ng mga medikal na operasyon.

4. Industrial automation positioning system: Angkop para sa industriyal na automation positioning equipment (tulad ng CNC machine tool positioning, automatic loading at unloading positioning), na umaangkop sa pangmatagalang patuloy na mga pangangailangan sa operasyon ng mga industriyal na eksena, tinitiyak ang pare-pareho at katumpakan ng pagpoposisyon, pagpapabuti ng kahusayan sa produksyon at kalidad ng produkto.

Mga Karaniwang Problema at Propesyonal na Suporta sa Teknikal

1. Ano ang pagkakaiba sa pagitan ng produktong ito at ng anti-backlash na trapezoidal nut para sa mga 3D printer?

Ang bersyon ng 3D printer ay gumagamit ng split-type na spring preload na istraktura, na nakatuon sa pagiging epektibo sa gastos at madaling pagpapanatili; itong Anti-Backlash Trapezoidal Nut for Positioning Systems ay gumagamit ng dual-elastic O-ring preload na disenyo, na tumutuon sa mataas na katumpakan, mataas na load-bearing at pangmatagalang katatagan, na espesyal na inangkop sa mababang bilis, mataas na katumpakan at high-load na mga katangian ng mga sistema ng pagpoposisyon, at maaaring mas mahusay na sugpuin ang axial backlash.

2. Maaari bang iakma ang produktong ito sa lead screw ng aking kasalukuyang positioning system?

Oo, ang aming mga karaniwang modelo ay tugma sa mga pangunahing trapezoidal lead screw na ginagamit sa mga positioning system, at maaari rin naming i-customize ang detalye ng thread at laki ng nut ayon sa iyong mga parameter ng lead screw, na tinitiyak ang direktang pagpupulong nang hindi binabago ang orihinal na istraktura ng system.

3. Paano ayusin ang preload intensity upang tumugma sa iba't ibang mga kinakailangan sa katumpakan ng pagpoposisyon?

Dinisenyo ang produkto na may adjustable na preload na istraktura, na maaaring madaling ayusin ang compression degree ng dual-elastic O-ring ayon sa katumpakan ng pagpoposisyon at mga kinakailangan sa pagkarga ng iyong system, pagbabalanse ng anti-backlash effect at transmission smoothness, at pag-adapt sa iba't ibang sitwasyon sa pagpoposisyon.

4. Paano malalaman kung normal ang anti-backlash effect ng nut habang ginagamit?

Pagkatapos ng pag-install, manu-manong ilipat ang gumagalaw na bahagi ng sistema ng pagpoposisyon, at dapat na walang malinaw na clearance o pagyanig; gumamit ng instrumento sa pagsukat ng katumpakan upang makita ang repeatability ng pagpoposisyon, kung ang error sa repeatability ay nasa loob ng ±0.005mm, ipinapahiwatig nito na normal ang epekto ng anti-backlash.

5. Ano ang buhay ng serbisyo ng dual-elastic O-ring?

Ang dual-elastic na O-ring ay gumagamit ng materyal na lumalaban sa mataas na temperatura at lumalaban sa pagkapagod, na maaaring mapanatili ang matatag na pagganap nang higit sa 5 taon sa ilalim ng normal na paggamit, at maaaring palitan nang nakapag-iisa kapag tumatanda, na maginhawa at mabilis, at binabawasan ang gastos sa pagpapanatili.

6. Nagbibigay ka ba ng mga serbisyo sa pag-install at pag-debug sa site para sa maramihang mga order?

Oo, para sa maramihang mga order, magpapadala kami ng mga propesyonal na technician sa site upang magbigay ng gabay sa pag-install, pag-debug at pagpapanatili, at magbigay ng mga detalyadong manual ng operasyon at mga plano sa pagpapanatili, na tinitiyak na ang Anti-Backlash Trapezoidal Nut para sa Positioning Systems ay maaaring gumanap ng pinakamahusay na anti-backlash at pagganap sa pagpoposisyon sa iyong system.
