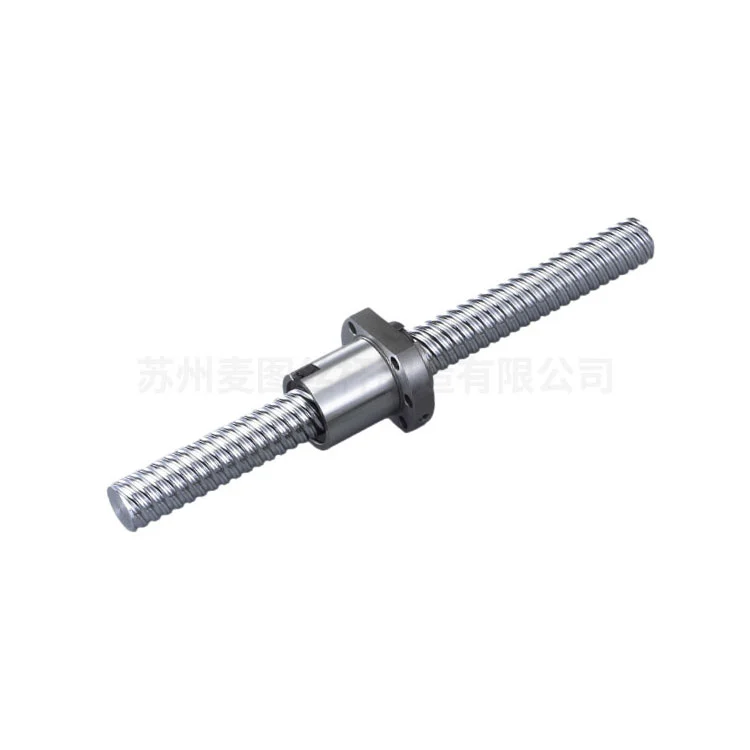

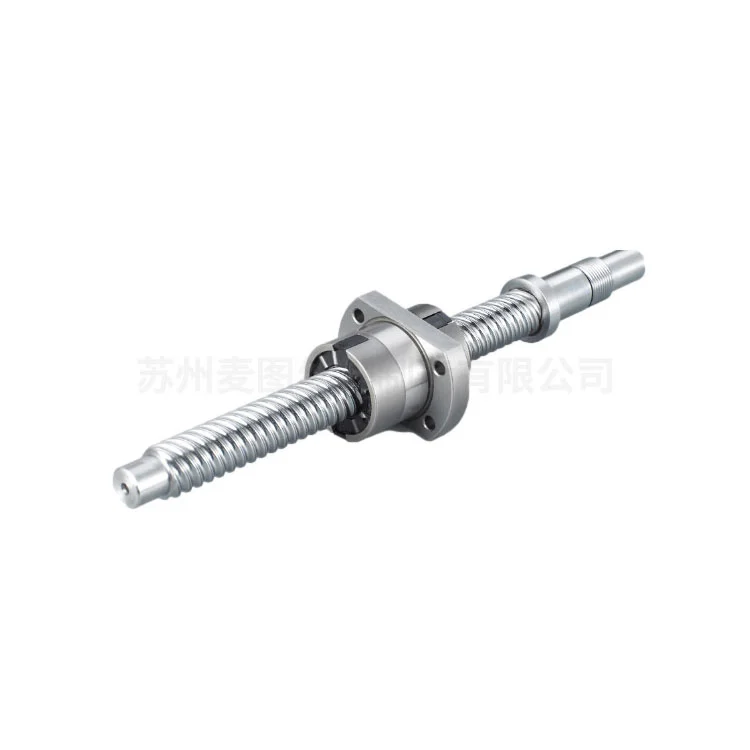

Standard Nut Rolled Ball Screw
Ang Maitu ay isang propesyonal na tagagawa ng Standard Nut Rolled Ball Screw. Nagpapanatili kami ng sapat na imbentaryo na sumasaklaw sa mga karaniwang ball screw at nuts sa iba't ibang hugis, lead, at mga marka ng katumpakan. Nakatuon kami sa paggawa ng mga de-kalidad na produkto ng ball screw at lumikha ng sarili naming kumpletong supply chain. Maligayang pagdating upang makipag-ugnay sa amin!
Ang Standard Nut Rolled Ball Screw na ito mula sa Maitu ay isang precision mechanical component na idinisenyo upang i-convert ang rotational motion sa linear motion na may pambihirang kahusayan at katumpakan. Tulad ng tinukoy ng mga prinsipyo ng engineering, ang mga ball screw ay gumagana sa isang rolling-contact na mekanismo. Ang recirculating ball bearings ay maaaring mabawasan ang friction sa pagitan ng screw shaft at nut. Kung ikukumpara sa trapezoidal lead screws, ang disenyong ito ay nag-aalok ng mas mataas na mekanikal na kahusayan (karaniwang umaabot sa higit sa 90%).
Mga Teknikal na Tampok
1. Ang mga screw thread ay nabuo sa pamamagitan ng isang precision cold-rolling na proseso, at ang prosesong ito ay nagpapahusay sa surface hardness at grain structure continuity habang pinapanatili ang cost-effectiveness para sa medium-to-high-volume production.
2. Ininhinyero gamit ang isang compact nut na disenyo na may kasamang mga ball return channel at deflectors, pagkatapos ay masisiguro nating maayos ang recirculation ng mga bearing ball sa ilalim ng iba't ibang load at bilis.
3. Ang mga opsyonal na mekanismo ng preload (hal., double-nut o offset lead) ay nag-aalis ng axial backlash. At gayundin, pinapagana nila ang tumpak na positional repeatability.
Mga Kalamangan sa Pagganap
Ang proseso ng cold-rolling ay nag-uudyok ng mga compressive na natitirang stress sa ibabaw ng tornilyo, na makabuluhang nagpapabuti:
Nakakapagod na Buhay: Pinahusay na tibay sa ilalim ng mga dynamic na pagkarga, na may na-rate na mga kalkulasyon sa buhay na sumusunod sa pamantayan ng buhay ng L10.
Rigidity: Na-optimize na higpit para sa mga application na nangangailangan ng mataas na pagtugon at kaunting deformation.
Smooth Operation: Ang superior na surface finish (karaniwang Ra ≤ 0.4 μm) ay nagpapababa ng vibration at ingay.
Mga Pagtutukoy ng Materyal
| Screw Shaft: | High-carbon chromium steel (SCM435/SNCM220) through-hardened sa HRC 58-62. |
| Pabahay ng Nut: | Alloy steel na may black oxide o zinc-nickel coating para sa corrosion resistance. |
| Mga bola: | Grade 100 chromium steel (GCr15) na may opsyonal na mga alternatibong ceramic para sa mga high-speed na application. |
Mga Industriya ng Application
Mga tool sa makina ng CNC at robotics na pang-industriya
Aerospace actuation system
Medikal na imaging at awtomatikong diagnostic na kagamitan
Semiconductor wafer handling at lithography
Mga linya ng pagpupulong ng baterya ng de-koryenteng sasakyan
Ang aming Maitu Standard Nut Rolled Ball Screw ay nakapasa sa mahigpit na pagsubok para sa katumpakan ng posisyon. Iyon ang dahilan kung bakit matitiyak namin ang pagsunod sa mga marka ng katumpakan ng industriya (C3-C7). Sa pamamagitan ng pagsasama-sama ng rolled thread economy at ball screw performance, ang produktong ito ay naghahatid ng pinakamainam na solusyon para sa mga industriya ng automation kung saan sensitibo ang katumpakan, mahabang buhay, at kabuuang halaga ng pagmamay-ari.

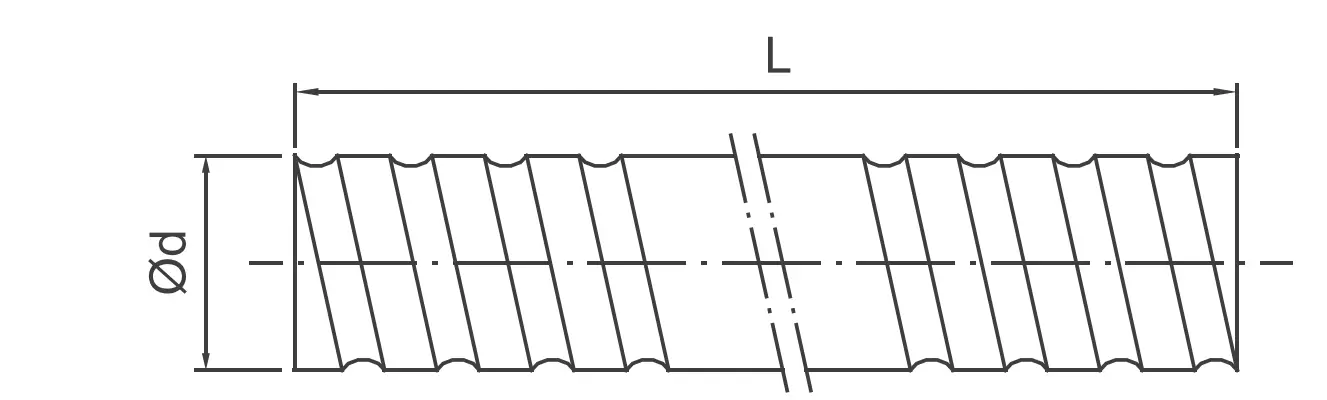

Mga Parameter ng Produksyon
| Uri | Precision Grade | Direksyon | Magsimula | Code | Uri ng Nut | Limitadong Haba | ||
| d | Nangunguna | Beads Da | Kanan/Kaliwa | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K,BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K,BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K,BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Ako, U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Bakit Kami Piliin?
Industrial-Grade Durability (HRC 58-62):
Ang aming Standard Nut Rolled Ball Screws ay ginawa mula sa SCM435/SNCM220 high-carbon chromium steel, through-hardened upang makamit ang surface hardness ng HRC 58-62. Tinitiyak nito ang pambihirang paglaban sa pagsusuot at pinapanatili ang mga marka ng katumpakan ng C3-C7 sa isang pinahabang buhay ng serbisyo, kahit na sa mga high-duty cycle na kapaligiran tulad ng CNC machining o mga linya ng baterya ng EV.
Na-optimize na Cost-to-Performance Ratio:
Sa pamamagitan ng paggamit ng advanced na proseso ng cold-rolling, nagbibigay kami ng alternatibong cost-effective sa ground screw nang hindi nakompromiso ang mekanikal na kahusayan. Sa mekanikal na kahusayan ≥ 90% at surface finish na Ra ≤ 0.4 μm, ang aming mga rolled ball screw ay nag-aalok ng makinis na paggalaw na kinakailangan para sa mga medikal at semiconductor na aplikasyon sa isang fraction ng halaga ng paggiling.
Nasusukat na Kadalubhasaan sa Paggawa at Pag-customize:
Sa 10 dalubhasang linya ng produksyon at kasaysayan ng pagbuo ng higit sa 16,000 uri ng screw, ang Maitu ay mahusay sa parehong mataas na volume na standardized run at kumplikadong OEM customizations. Tinitiyak ng aming self-developed na ERP tracking system na ang bawat custom na lead, diameter, o end-machining na kahilingan ay isinasagawa nang walang katumpakan.
Na-verify na Pagsunod sa Kalidad at Pangkalahatang Abot:
Bilang isang ISO 9001 certified manufacturer na may higit sa 12 taong karanasan sa pag-export, nakapaglingkod kami ng 5,000+ pandaigdigang kliyente. Ang aming mga madiskarteng lokasyon sa Suzhou at Dongguan ay nagbibigay-daan sa amin na gamitin ang isang mature na supply chain, na tinitiyak na naghahatid kami ng mga bahagi ng transmission na may mataas na pagganap na nakakatugon sa mga internasyonal na pamantayan ng ISO 3408 at JIS B1192.

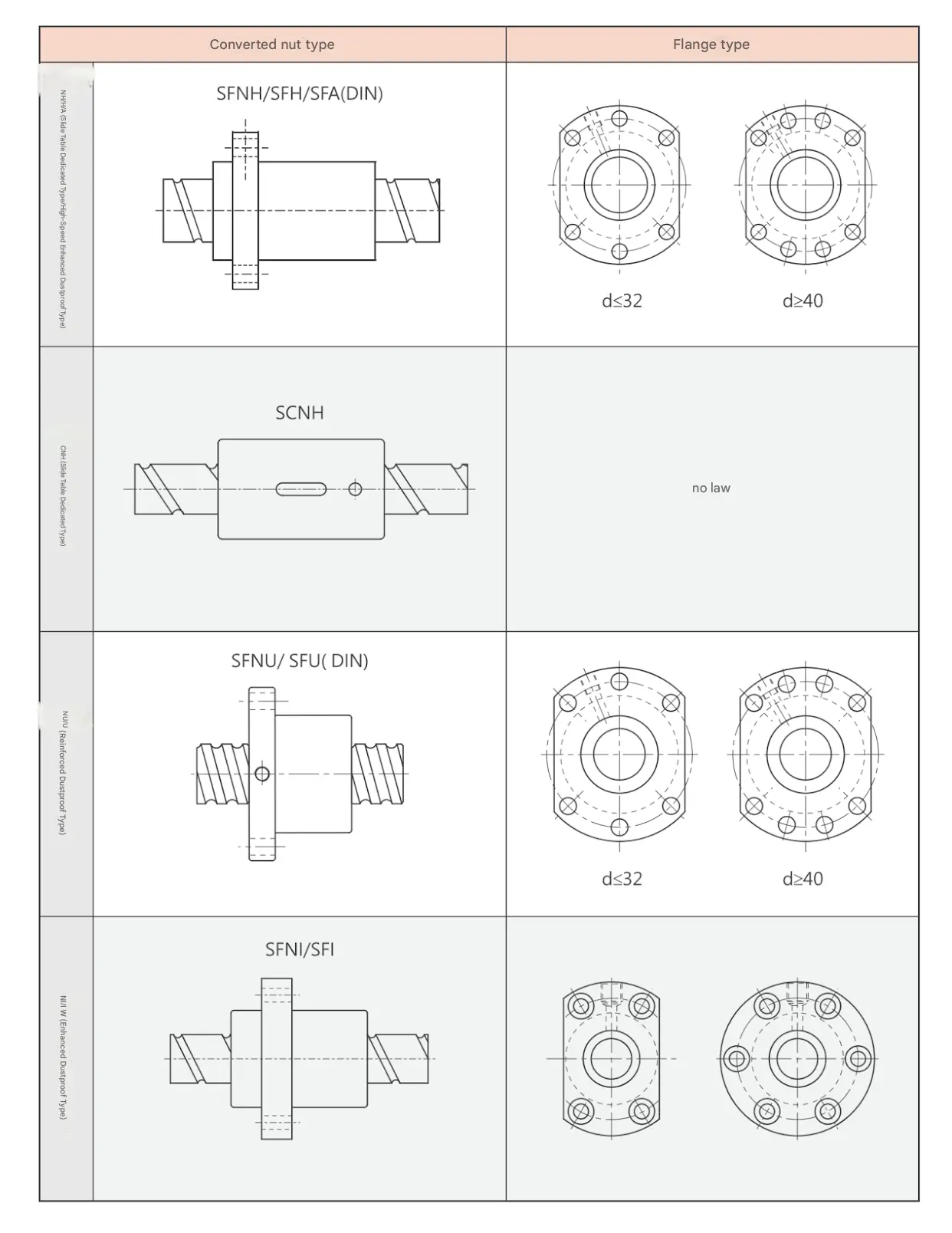

Sanggunian ng Ball Screw Nut
Para sa higit pang mga detalye at iba pang uri ng nut, mangyaring makipag-ugnayan sa amin.
FAQ: Mga Pangunahing Teknikal na Alalahanin
1. Paano nakakaapekto ang proseso ng cold-rolling sa fatigue life ng Maitu ball screws?
Ang aming katumpakan na proseso ng cold-rolling ay hindi lamang bumubuo ng mga thread; ito ay nag-uudyok ng compressive residual stresses sa ibabaw ng tornilyo at nagpapanatili ng pagpapatuloy ng istraktura ng butil. Ito ay makabuluhang nagpapahusay sa lakas ng pagkapagod kumpara sa mga cut thread, na nagbibigay-daan sa aming mga produkto na matugunan o lumampas sa L10 na mga pamantayan ng buhay sa ilalim ng dynamic na pag-load, na nangangahulugan ng mas kaunting mga kapalit at mas mababang TCO (Kabuuang Gastos ng Pagmamay-ari) para sa end-user.
2. Maaari bang magbigay ang Maitu ng mga espesyal na pang-ibabaw na paggamot para sa kinakaing unti-unti o malinis na mga kapaligiran?
Talagang. Nag-aalok kami ng iba't ibang nut housing coatings, kabilang ang black oxide at zinc-nickel plating, para mapahusay ang corrosion resistance. Para sa mga high-speed o sensitibong kapaligiran (tulad ng paghawak ng semiconductor), nagbibigay din kami ng opsyonal na ceramic ball bearings upang mabawasan ang thermal expansion at alisin ang pangangailangan para sa tradisyonal na lubrication na maaaring magdulot ng kontaminasyon.
3. Anong mga precision grade ang ginagarantiyahan para sa iyong karaniwang nut rolled series?
Karaniwang nakakamit ng aming Standard Nut Rolled Ball Screws ang mga marka ng C7 at C5, na may kakayahang maabot ang C3 para sa mga partikular na application na may mataas na katumpakan. Ang bawat batch ay sumasailalim sa mahigpit na pagsubok para sa katumpakan ng posisyon at axial backlash. Kung ang iyong aplikasyon ay nangangailangan ng zero backlash, maaari naming isama ang mga mekanismo ng preload (gaya ng mga offset na lead) upang matiyak ang maximum na tigas.
4. Paano pinangangasiwaan ng Maitu ang teknikal na pagpapatunay para sa mga custom na drawing ng OEM?
Ang bawat custom na proyekto ay nagsisimula sa isang teknikal na pag-audit ng aming 10 miyembrong engineering team. Sinusuri namin ang iyong mga CAD drawing para sa concentricity, thread profile compatibility, at material suitability (hal., PEEK o Stainless Steel para sa mga partikular na industriya). Nagbibigay kami ng pormal na kumpirmasyon at madalas kaming nagbabahagi ng mga video ng produksyon sa yugto ng pagmamanupaktura upang matiyak na ang huling produkto ay ganap na naaayon sa iyong mga detalye ng disenyo.
