Paano Mapapabuti ng Ultra Precision Linear Guide ang Katumpakan, Katatagan, at Pagkakaaasahan sa Mga Modernong Sistema ng Paggalaw

Buod ng Artikulo: Ultra Precision Linear Guidesay mahalaga para sa mga sistema ng paggalaw na nangangailangan ng pambihirang tumpak na pagpoposisyon, maayos na paglalakbay, mataas na tigas, at pangmatagalang repeatability. Mula sa semiconductor equipment at precision machine tool hanggang sa robotics at mga medikal na device, ang tamang linear na gabay ay direktang makakaimpluwensya sa kalidad ng machining, katatagan ng kagamitan, at mga gastos sa pagpapatakbo. Ipinapaliwanag ng artikulong ito kung paano gumagana ang ultra-precision guideways, kung aling mga detalye ang pinakamahalaga, kung paano inihahambing ang mga marka ng katumpakan, at kung ano ang dapat isaalang-alang ng mga mamimili kapag pumipili ng maaasahang solusyon mula sa isang propesyonal na tagagawa gaya ngMaitu.

Talaan ng mga Nilalaman

• Bakit Mahalaga ang Ultra Precision Linear Guides?
• Anong Mga Teknikal na Tampok ang Tinutukoy ang isang High-Performance Linear Guide?
• Paano Nakakaapekto sa Pagganap ang Mga Marka ng Katumpakan at Pagpapahintulot?
• Aling Mga Materyal at Surface Treatment ang Sumusuporta sa Pangmatagalang Katumpakan?
• Saan Karaniwang Ginagamit ang Ultra-Precision Linear Guides?
• Paano Mo Dapat Piliin ang Tamang Linear Guide?
• Anong Quality Control ang Dapat Asahan ng Mga Mamimili?
• Mga Madalas Itanong
• Pangwakas na Kaisipan

Bakit Mahalaga ang Ultra Precision Linear Guides?

Sa modernong automation, ang linear motion ay hindi na lamang tungkol sa paglipat ng isang component mula sa point A hanggang point B. Ang paggawa ng semiconductor, precision inspection, CNC machining, robotics, at medical equipment ay kadalasang nangangailangan ng paulit-ulit na paggalaw na may napakaliit na deviations. Sa mga application na ito, kahit na ang ilang micrometer ng geometric na error ay maaaring makaimpluwensya sa kalidad ng produkto, katumpakan ng pagpupulong, o mga resulta ng pagsukat.

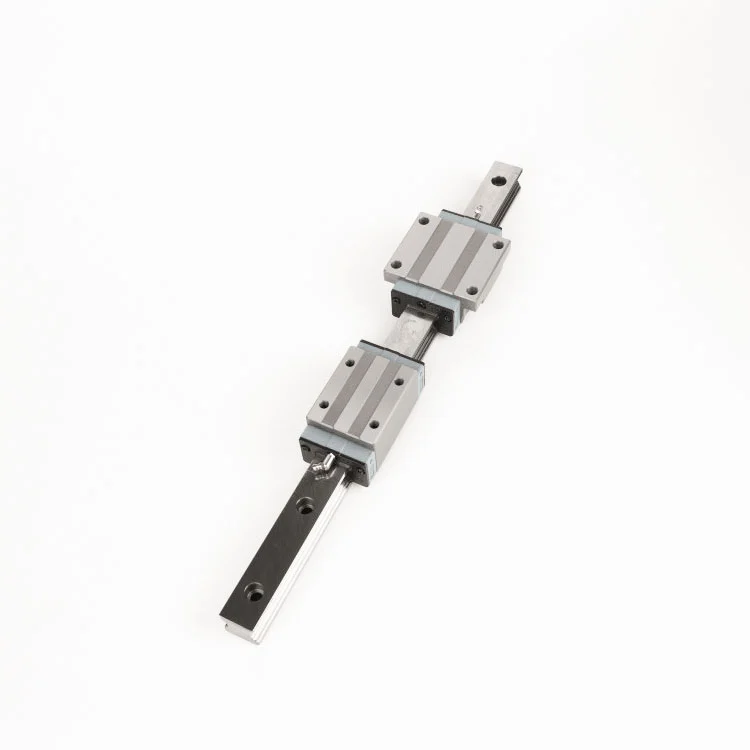

Ang Ultra Precision Linear Guides ay nagbibigay ng kinokontrol na rolling-motion interface sa pagitan ng guide rail at carriage. Ang kanilang na-optimize na raceway geometry, maingat na ground mounting surface, at kinokontrol na mga tolerance sa pagmamanupaktura ay nakakatulong na mabawasan ang hindi gustong vibration, positional variation, at mechanical play.

Bumubuo ang Maitu ng mga produktong linear motion para sa hinihingi na mga pang-industriyang aplikasyon at may higit sa 12 taong karanasan sa paggawa ng mga bahagi ng katumpakan at mga nauugnay na solusyon. Ang mga ultra-precision na guideway nito ay idinisenyo sa paligid ng rigidity, dimensional consistency, load performance, at long-term reliability, na ginagawang angkop ang mga ito para sa mga system kung saan ang mga ordinaryong linear guide ay maaaring hindi magbigay ng sapat na katumpakan.

Ang halaga ng isang ultra-precision guide ay hindi limitado sa dimensional tolerance nito. Ito ay ang kumbinasyon ng geometric na katumpakan, mga katangian ng materyal, pag-uugali ng preload, kalidad ng pag-install, pagpapadulas, sealing, at inspeksyon ng kalidad na tumutukoy sa pagganap ng paggalaw sa totoong mundo.

Anong Mga Teknikal na Tampok ang Tinutukoy ang isang High-Performance Linear Guide?

Ang isang tumpak na linear na gabay ay dapat suriin bilang isang kumpletong bahagi ng paggalaw sa halip na sa pamamagitan ng isang solong numero ng katumpakan. Nagtutulungan ang ilang teknikal na katangian upang matukoy ang pagganap nito.

Four-Point Contact at Pamamahagi ng Pag-load

Ang isang na-optimize na istraktura ng raceway ay maaaring ipamahagi ang mga inilapat na load sa maraming mga contact point. Tinutulungan nito ang gabay na pangasiwaan ang radial forces, lateral forces, at moment load nang mas epektibo, lalo na sa multi-axis equipment.

Precision-Ground Surfaces

Ang mga ground raceway at mga mounting surface ay nakakatulong sa mas maayos na paglalakbay ng karwahe at pinahusay na dimensional consistency. Tinutukoy ng Maitu ang mga ground raceway na may surface finish na humigit-kumulang Ra 0.4–0.8 μm para sa ultra-precision series nito.

Mataas na Rigidity

Ang katigasan ay nagiging lalong mahalaga kapag ang gabay ay sumusuporta sa mabigat na tooling, cutting forces, inspeksyon module, o multi-axis na mekanismo. Ang isang matibay na guideway ay maaaring makatulong na mabawasan ang deformation at mapanatili ang positional stability sa ilalim ng gumaganang mga kargada.

Maaasahang Sealing at Lubrication

Ang kontaminasyon ay isang pangunahing alalahanin sa mga linear motion system. Makakatulong ang pinagsama-samang multi-labyrinth seal na pigilan ang mga contaminant na maabot ang mga rolling elements at raceways. Ang mga opsyonal na solusyon sa pagpapadulas ay maaaring higit pang mabawasan ang mga kinakailangan sa pagpapanatili sa panahon ng pinalawig na operasyon.

• Matatag at makinis na linear na paggalaw
• Mataas na load at moment-load na kakayahan
• Nabawasan ang vibration habang naglalakbay
• Kinokontrol na pag-mount at katumpakan ng pagpapatakbo
• Proteksyon laban sa alikabok at mga panlabas na kontaminado
• Mas mahabang agwat ng pagpapanatili kapag tama ang pagpapadulas

Paano Nakakaapekto sa Pagganap ang Mga Marka ng Katumpakan at Pagpapahintulot?

Tinutukoy ng precision grade kung gaano kahigpit na kinokontrol ang mga kritikal na dimensyon at geometric na katangian. Para sa mga application na kinasasangkutan ng maraming parallel rails o coordinated axes, ang pagkakapare-pareho sa pagitan ng mga guideway ay partikular na mahalaga dahil ang maliliit na pagkakaiba sa dimensyon ay maaaring maipon sa panahon ng pag-install at pagpapatakbo.

Halimbawa, ang data ng produksyon ng Maitu ay nagbibigay ng ilang mga marka ng katumpakan, kabilang ang N, H, P, SP, at UP. Ang klase ng UP ay kumakatawan sa pinakamataas na kategorya ng katumpakan sa nakalistang hanay.

Tandaan: Ang mga value na ipinakita ay mga parameter ng produksyon para sa allowance ng taas at lapad (△H at △W) at dapat suriin kasama ang partikular na configuration ng gabay at mga kinakailangan sa aplikasyon.

Para sa mga system na nangangailangan ng naka-synchronize na paggalaw, ang pagpili ng mas mataas na precision grade ay maaaring magbigay ng mas malaking dimensional consistency. Gayunpaman, ang pinakamataas na grado ay hindi awtomatikong ang pinakamahusay na pagpipilian para sa bawat makina. Dapat balansehin ng mga mamimili ang kinakailangang katumpakan, pagkarga, haba ng riles, mga kondisyon ng pag-install, kapaligiran sa pagpapatakbo, at kabuuang halaga ng proyekto.

Aling Mga Materyal at Surface Treatment ang Sumusuporta sa Pangmatagalang Katumpakan?

Direktang nakakaapekto ang pagpili ng materyal sa katigasan, resistensya ng pagsusuot, katatagan ng dimensional, at buhay ng serbisyo. Ang high-carbon chromium bearing steel, tulad ng SUJ2-katumbas na materyal, ay malawakang ginagamit para sa hinihingi na rolling-contact na mga bahagi dahil maaari itong makamit ang mataas na tigas pagkatapos ng naaangkop na paggamot sa init.

Ang ultra-precision linear guide series ng Maitu ay gumagamit ng high-carbon chromium bearing steel na may tinukoy na tigas na humigit-kumulang 58–62 HRC. Nakakatulong ang mga precision-ground raceway at kinokontrol na heat treatment na lumikha ng isang matatag na contact surface para sa tuluy-tuloy na operasyon.

Depende sa kapaligiran ng aplikasyon, ang mga paggamot sa ibabaw ay maaari ding isaalang-alang. Ang black oxide at electroless nickel plating ay maaaring magbigay ng karagdagang proteksyon sa ibabaw at maaaring maging kapaki-pakinabang kapag ang corrosion resistance o environmental durability ay isang mahalagang pagsasaalang-alang.

• Batayang materyal:High-carbon chromium bearing steel
• tigas:Tinatayang 58–62 HRC
• Pagtatapos ng raceway:Tinatayang Ra 0.4–0.8 μm
• Opsyonal na proteksyon:Black oxide o electroless nickel plating

Saan Karaniwang Ginagamit ang Ultra-Precision Linear Guides?

Kung mas mahigpit ang mga kinakailangan sa paggalaw, mas malaki ang potensyal na halaga ng isang high-precision na guideway. Ang mga bahaging ito ay partikular na may kaugnayan kapag ang kagamitan ay dapat mapanatili ang paulit-ulit na pagpoposisyon habang hinahawakan ang tuluy-tuloy na paggalaw o panlabas na pagkarga.

Kagamitang Semiconductor

Ang paghawak ng wafer, inspeksyon, dispensing, at kagamitan sa packaging ay maaaring mangailangan ng lubos na kinokontrol na paggalaw. Ang matatag na linear na gabay ay tumutulong sa mga positioning system na mapanatili ang repeatability at bawasan ang hindi gustong vibration.

Precision Machine Tools

Ang CNC at iba pang kagamitan sa machining na may mataas na katumpakan ay nakasalalay sa matibay na mga bahagi ng paggalaw upang suportahan ang katumpakan ng pagputol at paulit-ulit na pagpoposisyon ng tool.

Industrial Robotics

Ang mga linear axes na ginagamit sa mga robotic system ay maaaring makaranas ng pagbabago ng mga load at kumplikadong pattern ng paggalaw. Ang malakas na kapasidad ng pag-load ng sandali ay maaaring makatulong na mapanatili ang katatagan sa mga multi-axis na configuration.

Mga Instrumento sa Pagsukat ng Katumpakan

Ang mga kagamitan sa pagsukat ay lalong sensitibo sa mekanikal na paglihis. Ang makinis na paggalaw at kinokontrol na mga geometric na pagpapaubaya ay maaaring makatulong na mabawasan ang mga mekanikal na pinagmumulan ng error sa pagsukat.

Kagamitang Medikal

Ang mga medikal na pagmamanupaktura at katumpakan na mga instrumento ay kadalasang nangangailangan ng maaasahang pagpoposisyon, kinokontrol na paggalaw, at naaangkop na proteksyon sa ibabaw. Ang pagpili ng gabay ay dapat isaalang-alang ang parehong mekanikal na pagganap at mga kinakailangan sa kapaligiran.

Paano Mo Dapat Piliin ang Tamang Linear Guide?

Ang pagpili ng isang guideway batay lamang sa na-advertise nitong klase ng katumpakan ay maaaring humantong sa isang hindi angkop na disenyo. Ang isang mas mahusay na diskarte ay upang suriin ang kumpletong kapaligiran ng operating at mekanikal na mga kinakailangan.

1. Tukuyin ang kinakailangang katumpakan ng pagpoposisyon:Tukuyin ang katumpakan ng target, pag-uulit, at pinapayagang geometric deviation.
2. Kalkulahin ang mga static at dynamic na pagkarga:Isaalang-alang ang payload, acceleration, cutting force, moment load, at pamamahagi ng load.
3. Suriin ang haba ng riles:Ang mas mahahabang riles ay maaaring magkaroon ng iba't ibang mga kinakailangan sa pagpapaubaya, kaya ang haba at katumpakan na grado ay dapat na suriin nang magkasama.
4. Suriin ang mga kondisyon sa kapaligiran:Isaalang-alang ang alikabok, halumigmig, temperatura, mga kinakaing unti-unting sangkap, at mga kinakailangan sa malinis na silid.
5. Pumili ng angkop na pagpapadulas:Ang wastong pagpapadulas ay mahalaga para mabawasan ang alitan at suportahan ang pare-parehong pagganap ng rolling.
6. Kumpirmahin ang katumpakan ng pag-install:Kahit na ang isang napaka-tumpak na gabay ay hindi makakabawi para sa isang hindi wastong pagkakagawa o hindi maayos na pagkakahanay sa mounting surface.
7. Humiling ng dokumentasyon ng inspeksyon:Ang mga ulat sa teknikal na inspeksyon ay nagbibigay ng kapaki-pakinabang na ebidensya na ang mga ibinigay na bahagi ay nakakatugon sa mga napagkasunduang detalye.

Para sa mga proyektong may mga hinihinging kinakailangan, dapat ding isaalang-alang ng mga inhinyero ang pagsasaayos ng karwahe, preload, paraan ng pag-mount, parallelism ng tren, pakikipag-ugnayan sa drive-system, at inaasahang ikot ng serbisyo bago i-finalize ang detalye.

Anong Quality Control ang Dapat Asahan ng Mga Mamimili?

Ang mga bahagi ng katumpakan ay nangangailangan ng masusukat na kontrol sa kalidad kaysa sa visual na inspeksyon lamang. Ang isang propesyonal na supplier ay dapat magkaroon ng mga proseso na sumasaklaw sa mga hilaw na materyales, paggamot sa init, paggiling, pag-verify ng dimensional, pagganap ng pagpapatakbo, at panghuling inspeksyon.

Ipinahayag ng Maitu na ang proseso ng pagmamanupaktura nito ay gumagamit ng ERP-based na kalidad na traceability mula sa high-carbon chromium bearing steel storage sa pamamagitan ng heat treatment, precision grinding, at final inspection. Ang mga guideway nito ay sumasailalim din sa profile projection, noise evaluation, at load verification, na may dokumentasyon ng inspeksyon na ibinigay para sa mga order.

Ang diskarte na ito ay mahalaga para sa mga OEM at engineering team dahil maaaring suportahan ng traceable na data ng inspeksyon ang papasok na kontrol sa kalidad, dokumentasyon ng proyekto, at mga pangmatagalang desisyon sa pagpapanatili.

Nag-uulat din ang Maitu ng higit sa 16,000 mga detalye ng precision lead screws at mga linear na bahagi na binuo mula noong nagsimula ang operasyon nito sa Suzhou, kasama ang karanasan sa paghahatid ng higit sa 5,000 pandaigdigang mga customer. Kasama sa mga mapagkukunan ng produksyon nito ang mga pasilidad sa Suzhou at Dongguan, na sumusuporta sa parehong mga kinakailangan sa maliit na dami at mas malalaking order ng produksyon.

Mga Madalas Itanong

Ano ang Ultra Precision Linear Guides?

Ang Ultra Precision Linear Guides ay mga bahagi ng linear na paggalaw na may mataas na katumpakan na idinisenyo para sa mga application na nangangailangan ng kontroladong pagpoposisyon, maayos na paglalakbay, mataas na tigas, at pare-parehong mga geometric tolerance. Karaniwang ginagamit ang mga ito sa kagamitang semiconductor, precision machine tool, robotics, kagamitan sa pagsukat, at pagmamanupaktura ng medikal.

Ano ang pinagkaiba ng UP-grade linear na gabay sa mga karaniwang grado?

Ginagawa ang UP-grade guideways na may mas mahigpit na dimensional allowance kaysa sa mga karaniwang grado. Halimbawa, ang mga nakalistang parameter ng produksyon ng Maitu ay nagpapakita ng △H at △W allowance na 2 μm para sa UP-grade rails na may haba na hanggang 500 mm. Ang aktwal na pagiging angkop ng isang grado ay nakasalalay sa kumpletong disenyo ng makina at kinakailangang katumpakan.

Anong materyal ang karaniwang ginagamit para sa mga high-precision na linear na gabay?

Ang high-carbon chromium bearing steel ay karaniwang pinipili para sa demanding linear motion application dahil nakakamit nito ang mataas na tigas at wear resistance pagkatapos ng heat treatment. Tinukoy ng Maitu ang materyal na katumbas ng SUJ2 na may humigit-kumulang 58–62 HRC hardness para sa ultra-precision series nito.

Paano mapapabuti ang buhay ng serbisyo ng linear guide?

Ang tamang pag-install, naaangkop na preload, angkop na pagpapadulas, kontrol sa kontaminasyon, wastong pamamahagi ng pagkarga, at regular na inspeksyon ay lahat ay nakakatulong sa buhay ng serbisyo. Ang mga selyadong guideway at angkop na mga pang-ibabaw na paggamot ay maaaring magbigay ng karagdagang proteksyon sa mga mapaghamong kapaligiran sa pagpapatakbo.

Ang mga ultra-precision guides ba ay angkop para sa cleanroom o semiconductor application?

Maaari silang maging angkop kapag ang configuration ng gabay, lubrication, sealing, surface treatment, at mga kinakailangan sa kalinisan ay wastong tumugma sa application. Para sa mga sensitibong kapaligiran, dapat talakayin ng mga mamimili ang materyal, coating, lubrication, particle-control, at mga kinakailangan sa inspeksyon sa supplier bago mag-order.

Pangwakas na Kaisipan

Ang Ultra Precision Linear Guides ay gumaganap ng isang kritikal na papel sa mga application kung saan ang katumpakan ng paggalaw, katigasan, pag-uulit, at pagiging maaasahan ay direktang nakakaimpluwensya sa pagganap ng kagamitan. Ang pagpili ng tamang solusyon ay nangangailangan ng higit pa sa paghahambing ng mga nominal na marka ng katumpakan. Ang kalidad ng materyal, raceway finish, pamamahagi ng load, sealing, lubrication, mga kondisyon ng pag-install, mga pamamaraan ng inspeksyon, at mga kinakailangan sa aplikasyon ay dapat isaalang-alang lahat nang magkasama.

Na may higit sa 12 taong karanasan sa precision linear motion technology, isang malawak na portfolio ng produkto, mga detalyadong parameter ng produksyon, at nasusubaybayan na mga proseso ng pagkontrol sa kalidad, ang Maitu ay nagbibigay ng mga linear na solusyon sa gabay para sa hinihingi na mga pang-industriyang aplikasyon. Kung sinusuri mo ang mga guideway para sa CNC equipment, semiconductor machinery, robotics, precision measurement, o medical manufacturing, matuto nang higit pa tungkol sa Ultra Precision Linear Guides atmakipag-ugnayan sa aminupang talakayin ang iyong katumpakan, pagkarga, haba ng riles, kapaligiran, at mga kinakailangan sa pagpapasadya.
