Abstract
A Trapezoidal Screw Nutmukhang simple—hanggang sa magsimulang magdaldal ang iyong makina, mawala sa posisyon, o mapagod nang mas maaga kaysa sa inaasahan. Kung nakaranas ka na ng backlash na sumisira sa pag-uulit, pagsirit/ingay sa ilalim ng pagkarga, malagkit na paggalaw, madalas na relubrication, o pagkasira ng sinulid mula sa alikabok at mga labi, ang pangunahing dahilan ay kadalasang ang pagpili ng nut (materyal, fit, geometry, at kung paano ito naka-install), hindi ang turnilyo lamang.
Pinaghiwa-hiwalay ng gabay na ito ang mga punto ng pagpapasya sa totoong mundo—load, bilis, katumpakan, kapaligiran, istilo ng pag-mount, at inaasahan sa pagpapanatili—upang mapili mo isang nut na gumaganap sa paraang kailangan ng iyong aplikasyon. Makakahanap ka rin ng praktikal na talahanayan ng paghahambing, mga tip sa pag-install na pumipigil sa napaaga na pagkabigo, at isang maikling FAQ upang matulungan kang magsulat ng isang malinis at handa na pagbili na detalye.
Balangkas
- Karaniwang mga mode ng pagkabigo at ang mga punto ng sakit na nilikha nila
- Kung paano kumikilos ang isang trapezoidal nut kumpara sa iba pang mga opsyon sa paggalaw
- Isang checklist ng pagpili na magagamit mo bago ka mag-order
- Mga opsyon sa materyal at disenyo (kabilang ang mga pagpipiliang anti-backlash at walang langis)
- Nut form factor at mounting constraints
- Mga gawi sa pag-install at pagpapanatili na nagpapahaba ng buhay ng serbisyo
- Kapag mas may katuturan ang mga custom na nuts kaysa sa "sapat na malapit" na mga karaniwang bahagi
- FAQ at isang template ng mabilisang spec
Talaan ng mga Nilalaman
- Kung saan ang mga trapezoidal nuts ay karaniwang nabigo sa mga tunay na makina
- Ano ang aktwal na ginagawa ng isang trapezoidal screw nut sa isang sistema ng paggalaw
- Isang praktikal na checklist ng pagpili
- Kumpara sa mga pagpipilian sa materyal at disenyo
- Mga hugis ng nut at estilo ng pag-mount
- Backlash, katumpakan, at repeatability
- Mga tip sa pag-install na pumipigil sa maagang pagsusuot
- Mga gawi sa pagpapanatili at pagpapahaba ng buhay
- Kapag ang mga karaniwang mani ay hindi gumana at ang pagpapasadya ay nagbabayad
- FAQ
Kung saan ang mga trapezoidal nuts ay karaniwang nabigo sa mga tunay na makina
Karamihan sa mga mamimili ay hindi nagsisimulang mamili ng aTrapezoidal Screw Nutdahil sila ay naiinip. Nagsisimula sila dahil may masakit: tumataas ang rate ng scrap, sumasabog ang oras ng pagpapanatili, o “mali ang pakiramdam.” Narito ang pinakakaraniwang mga punto ng sakit at kung ano ang nasa likod ng mga ito.
- Backlash na sumisira sa pagpoposisyon:Ang clearance ng nut-to-screw ay masyadong malaki para sa iyong mga pangangailangan sa katumpakan, o ang disenyo ay walang preload. Lumalabas ito bilang pag-aatubili kapag binabaligtad ang direksyon, hindi pantay na pag-uwi, o naaanod sa mga paulit-ulit na pag-ikot.
- Ingay, vibration, at "daldalan":Kadalasang sanhi ng hindi pagkakahanay, side-loading, mahinang mounting rigidity, o isang materyal na pagpapares na iyon nagpapalakas ng alitan. Minsan ang tornilyo ay sinisisi, ngunit ang nut fit at pag-install ay madalas na ang tunay na salarin.
- Mabilis na pagkasira o pagkasira ng sinulid:Nakasasakit na alikabok, hindi sapat na pagpapadulas, maling materyal para sa pagkarga, o isang duty cycle na nagdudulot ng init. Kung ang iyong nut ay suot tulad ng isang pambura, maaaring ito ay gumagawa ng trabaho ng isang tindig o gabay (at hindi ito dapat).
- Nakadikit o hindi pantay na paggalaw:Contamination, galling (mga isyu sa metal-on-metal), deformation sa ilalim ng load, o thermal expansion effect. Ang pakiramdam na tulad ng "mahinang machining" ay maaaring isang hindi pagkakatugma sa pagitan ng nut material at operating environment.
- Masyadong maraming maintenance:Kung hindi kayang tiisin ng iyong application ang madalas na muling pagpapadulas, gugustuhin mo ang mga disenyong walang langis/self-lubricating o engineered polymers na nagpapababa ng friction at nakakaakit ng mas kaunting mga labi.
Ang pangunahing takeaway: ang pagpili ng nut ay hindi gaanong tungkol sa "paghahanap ng nut na akma sa thread" at higit pa tungkol sa pagtutugma ng performance sa gawi sa iyong system realidad—load path, mga gabay, pag-mount, init, at kontaminasyon.
Ano ang aktwal na ginagawa ng isang trapezoidal screw nut sa isang sistema ng paggalaw
A Trapezoidal Screw Nutay ang gumaganang interface na nagko-convert sa pag-ikot ng turnilyo sa linear na paglalakbay (o vice versa). Sa pagsasagawa, ito rin ay nagiging friction interface, isang wear component, at—kung ang iyong disenyo ay hindi maayos na sinusuportahan—isang "biktima" ng mga side load.
Ang mga trapezoidal thread system ay malawakang ginagamit dahil ang mga ito ay matatag, cost-effective, at mapagparaya sa maraming kondisyong pang-industriya. Kung ikukumpara sa mga recirculating ball screw assemblies, ang mga trapezoidal system ay karaniwang nag-aalok ng mas mataas na likas na friction (na maaaring maging kapaki-pakinabang para sa self-locking behavior sa ilang vertical load) ngunit mas mababa ang mekanikal na kahusayan sa mataas na bilis. Hindi iyon "mabuti" o "masama"—ito ay isang tradeoff ng disenyo.
Kung ang iyong makina ay nangangailangan ng katamtamang bilis, solidong kapasidad ng pagkarga, at tuwirang kakayahang magamit, ang isang trapezoidal nut solution ay kadalasang isang mahusay. engineering choice—lalo na kapag pinili mo ang tamang materyal, magsama ng diskarte sa backlash kapag kailangan, at i-install ito nang tama.
Isang praktikal na checklist ng pagpili
Bago ka humiling ng quote o mag-order, gamitin ang checklist na ito. Pinipigilan nito ang pinakakaraniwang (at mahal) na hindi pagkakatugma: pagbili ng nut na "angkop" ngunit hindi maganda ang pagganap.
- Uri ng pag-load:axial lang, o hindi sinasadyang nag-apply ang iyong system ng side load? (Ang side load ay dapat hawakan ng mga gabay/bearing.)
- Duty cycle at bilis:paminsan-minsang pagsasaayos, tuluy-tuloy na pagbibisikleta, o mabilis na paglalakbay na nagpapainit?
- Kailangan ng katumpakan:katanggap-tanggap ba ang standard clearance, o kailangan mo ba ng anti-backlash na solusyon para sa pare-parehong pag-uugali ng pagbaliktad?
- kapaligiran:alikabok, chips, halumigmig, washdown, mga kinakailangan sa kalinisan na parang malinis, mga kemikal, o mga pagbabago sa temperatura?
- Patakaran sa pagpapadulas:maaari ka bang regular na mag-grease, o kailangan mo ng diskarteng low-maintenance / oil-free?
- Mga hadlang sa pag-mount:flange mount, block mount, compact envelope, o isang malawak na katawan upang labanan ang pag-ikot?
- Ingay at pakiramdam:gusto mo ba ng "tahimik at makinis" na karanasan sa paggalaw (kadalasan ay isang polimer o na-optimize na pagpipilian ng composite)?
- Diskarte sa serbisyo:gusto mo bang ang nut ang maaaring palitan na bahagi ng pagsusuot (karaniwan), o mas mahabang buhay na build na may mga premium na materyales?
Kung masasagot mo nang malinaw ang mga item na iyon, maaaring irekomenda ng iyong supplier ang tamang thread fit, nut geometry, at material na pagpapares na may mas kaunting mga pag-ulit.
Kumpara sa mga pagpipilian sa materyal at disenyo
Iba't ibang materyales ng nut ang kumikilos nang iba sa ilalim ng friction, init, at kontaminasyon. Ang pinakamahusay na pagpipilian ay depende sa iyong tunay na mga kondisyon ng operating, hindi lamang "mas malakas ay mas mahusay." Gamitin ang talahanayan sa ibaba bilang isang mapa ng mabilis na desisyon.
| Pagpipilian | Mga lakas | Pinakamahusay para sa | Bantay-out |
|---|---|---|---|
| Tanso / Tanso | Matatag na pagganap, magandang pag-uugali sa pagsusuot, malawakang ginagamit, predictable machining | Pangkalahatang pang-industriya na paggalaw, katamtamang pagkarga, napatunayang pangmatagalang mga kaso ng paggamit | Nangangailangan ng pagpapadulas sa karamihan ng mga aplikasyon; ang mga labi ay maaaring mapabilis ang pagkasira |
| Bakal (carbon / hindi kinakalawang) | Mataas na lakas, malakas na pakikipag-ugnayan ng thread, mga opsyon sa kaagnasan na may hindi kinakalawang | Mas mataas na load, malupit na mekanikal na kapaligiran, mga espesyal na pangangailangan sa istruktura | Ang alitan ng metal-on-metal ay maaaring maingay; nangangailangan ng maingat na pagpapadulas at pagkakahanay |
| Nylon (hal., mga materyales sa PA) | Mababang ingay, mas magaan ang timbang, mas makinis na pakiramdam, mabuti para sa maraming mga gawaing may katamtamang pagkarga | Mga module ng automation, mas tahimik na mga kinakailangan sa paggalaw, mga proyektong sensitibo sa gastos | Ang temperatura at halumigmig ay maaaring makaapekto sa mga sukat; hindi perpekto para sa mataas na init |
| POM (acetal) | Mababang alitan, magandang dimensional na katatagan, malinis na operasyon | Light-to-medium duty system, mga application na nangangailangan ng makinis na paggalaw na may kaunting lubrication | Ang mga limitasyon sa pagkarga ay nakasalalay sa disenyo; maiwasan ang sobrang init na naipon |
| PEEK (high-performance polymer) | Napakahusay na pagganap sa hinihingi na mga kondisyon, malakas, matatag, pangmatagalang potensyal | Mas mataas na pagganap ng automation, mga espesyal na kapaligiran, mahabang agwat ng serbisyo | Mas mataas na gastos sa materyal; dapat bigyang-katwiran ng disenyo ng system ang pag-upgrade |

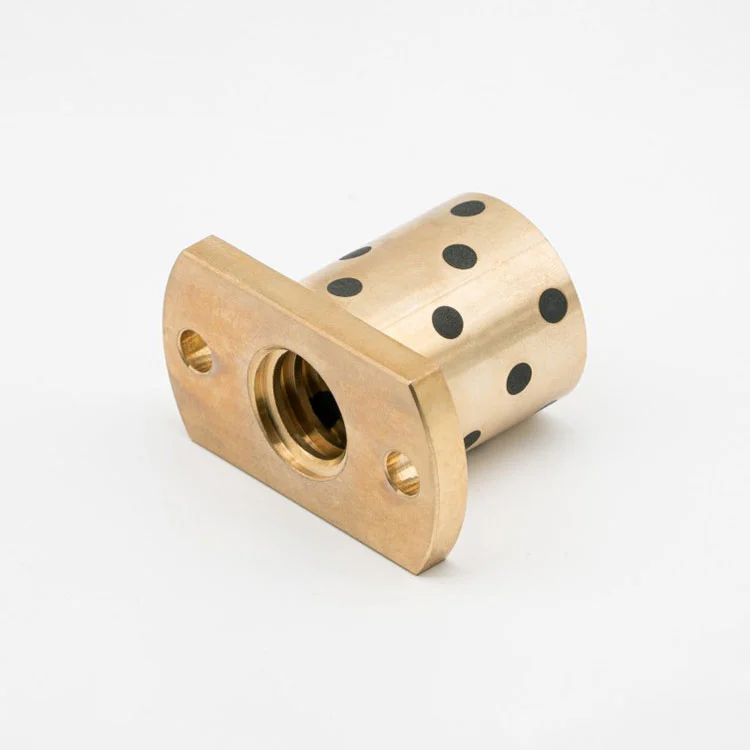

| Oil-free / self-lubricating composite | Nabawasan ang pagpapanatili, pinahusay na pag-uugali kung saan ang pagpapadulas ay hindi praktikal | Mga maalikabok/maruming zone, mga lugar kung saan nakakaakit ang grasa ng mga contaminant, limitadong access equipment | Kailangan pa rin ng tamang pagkakahanay; Ang "walang langis" ay hindi nangangahulugang "balewala ang inspeksyon" |
| Anti-backlash na disenyo | Pinapabuti ang reversal repeatability, binabawasan ang paglalaro nang walang sobrang higpit na fit | Semiconductor, medikal, pagsukat, at katumpakan na kagamitan sa pagpoposisyon | Ang preload ay maaaring bahagyang tumaas ang alitan; pumili batay sa bilis at drive torque |
Praktikal na tip: kapag marumi ang iyong kapaligiran, kung minsan ay maaaring magpalala ang "mas maraming grasa" sa pamamagitan ng pag-trap ng mga abrasive na particle. Sa mga kasong iyon, ang mga self-lubricating na disenyo o polymer-based na mga opsyon ay maaaring maging isang mas matalinong landas patungo sa mas mahabang buhay ng serbisyo at mas pare-parehong paggalaw.
Mga hugis ng nut at estilo ng pag-mount
Kahit na may perpektong materyal, ang maling geometry ay maaaring magdulot ng pananakit ng ulo sa panahon ng pag-install o humantong sa pag-ikot, pagkaluwag, o mahinang paninigas. Ang mga karaniwang nut form factor ay umiiral para sa isang dahilan-bawat isa ay nilulutas ang lumalaking problema.
- Tuwid (cylindrical) na uri:simpleng pagsasama kapag ang iyong housing ay sumusuporta na sa alignment at anti-rotation na mga feature.
- Uri ng flange:madaling pagpoposisyon ng ehe at pag-bolting; nakakatulong kapag kailangan mo ng mabilis na pagpapalit at pare-parehong pagpupulong.
- Uri ng block:stable mounting, mas madaling anti-rotation control, at friendly para sa custom machine frames.
- Malawak na uri:dagdag na lugar ng pakikipag-ugnayan at katigasan para sa ilang mga pabahay; maaaring makatulong na mabawasan ang hindi gustong twist.
- Compact matipid na uri:space-saving build kung saan mahalaga ang sobre at katamtaman ang load.
Kung malayang umiikot ang iyong nut, hindi maisasalin nang tama ang iyong axis. Palaging tiyakin na pinipigilan ng disenyo ng pag-mount ang pag-ikot ng nut habang pinananatiling nakahanay ang turnilyo gamit ang iyong mga linear na gabay.
Backlash, katumpakan, at repeatability
Ang backlash ay ang "nawalang galaw" na nararamdaman mo kapag binabaligtad ang direksyon—pumihit ang iyong biyahe, ngunit hindi agad gumagalaw ang entablado. Sa maraming mga sistema, ang backlash ay katanggap-tanggap. Sa iba pa—pick-and-place, metrology, dosage equipment, micro-positioning—ito ay deal-breaker.
Narito ang mga praktikal na paraan upang pamahalaan ang backlash nang hindi gumagawa ng mga bagong problema:

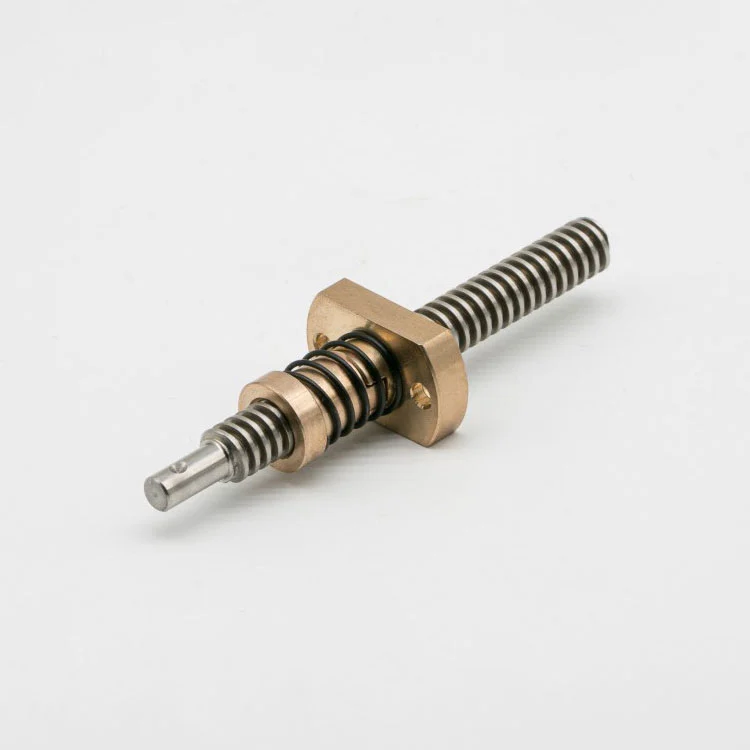

- Gumamit ng anti-backlash nut na disenyo:maaaring mabawasan ng split/preloaded arrangement ang paglalaro habang pinapanatiling maayos ang paggalaw. Ito ang madalas na pinakamalinis na opsyon para sa mga sistema ng katumpakan.
- Itugma ang nut sa tornilyo:thread profile, pitch/lead, at fit class ay dapat na pare-pareho. Ang "halos magkatugma" ay nagiging maingay at mabilis na nagsuot.
- Kontrolin ang alignment at side load:ang backlash ay sinisisi para sa mga isyu na talagang sanhi ng pagkakatali mula sa hindi pagkakapantay-pantay.
- I-verify ang torque margin:ang pagbabawas ng backlash ay kadalasang nagpapataas ng friction nang bahagya. Kumpirmahin na kaya ng iyong motor/drive ito nang hindi nag-overheat.
Kung ang iyong layunin ay repeatability, ang system ay kasing ganda lamang ng pinakamahina nitong link: nut fit, screw straightness, guide rail quality, bearing support, at assembly alignment lahat ay nakikipag-ugnayan. Tratuhin ang nut bilang bahagi ng system, hindi isang standalone na kalakal.
Mga tip sa pag-install na pumipigil sa maagang pagsusuot
Maraming mga napaaga na pagkabigo ang "naka-install sa pagkakaroon." Isang mataas na kalidadTrapezoidal Screw Nutmaaaring mabilis na maubos kung ito ay pinilit upang labanan ang misalignment o side load. Nakakainip ang mga gawi na ito—ngunit nakakatipid ka ng mga buwan.
- Hayaang pangasiwaan ng mga gabay ang mga side load:gumamit ng mga linear na riles/bushings upang ang pares ng screw-nut ay pangunahing nakikita ang axial load.
- Panatilihing matibay ang suporta sa tornilyo:ang wastong end bearings ay nagbabawas ng latigo at panginginig ng boses, lalo na sa mas mahabang stroke.
- I-align bago higpitan:bahagyang mag-assemble, gumalaw sa buong stroke sa pamamagitan ng kamay/mababang bilis, pagkatapos ay unti-unti ang mga torque fasteners.
- Protektahan mula sa mga labi:ang mga bellow, mga takip, at mga wiper ay lubhang nakakabawas ng nakasasakit na pagkasuot sa maalikabok o mga kapaligirang gumagawa ng chip.
- Huwag masyadong higpitan ang mga feature na anti-rotation:Ang pag-clamp ng nut housing nang hindi pantay ay maaaring masira ito at lumikha ng pagbubuklod.
Kung nakakaramdam ka ng masikip habang naglalakbay, huminto at i-diagnose ang pagkakahanay-huwag "i-power through." Ang powering through ay kung paano nasira ang mga thread, nag-overheat ang mga motor, at ang mga nuts ay naging bahagi ng pagsasakripisyo para sa isang problema sa ibang lugar sa axis.
Mga gawi sa pagpapanatili at pagpapahaba ng buhay
Maaaring magtagal ang mga trapezoidal system kapag tinatrato mo ang friction bilang isang pinamamahalaang variable sa halip na isang nahuling pag-iisip.
- Magtakda ng makatotohanang gawain sa pagpapadulas:pumili ng uri ng pampadulas batay sa temperatura at kontaminasyon, at panatilihing pare-pareho ang mga pagitan.
- Linisin bago muling lagyan ng pampadulas:ang pagdaragdag ng grasa sa grit ay lumilikha ng nakakagiling na paste.
- Suriin para sa mga maagang sintomas:Ang pagtaas ng torque, pagtaas ng ingay, o nakikitang akumulasyon ng alikabok ay mga maagang babala.
- Bilang ng ikot ng track:kung ang nut ay isang idinisenyong bahagi ng pagsusuot, iniiwasan ng nakaplanong pagpapalit ang mga sorpresa sa downtime.
- Gumamit ng mga opsyon na walang langis/self-lubricating kung naaangkop:lalo na kapag limitado ang access o mahalaga ang kalinisan.
Ang isang simpleng log ng pagpapanatili—petsa, mga tala sa kapaligiran, mga obserbasyon sa metalikang kuwintas/ingay—ay kadalasang nagsasabi sa iyo ng higit pa sa isang nabigong bahagi kailanman.
Kapag ang mga karaniwang mani ay hindi gumana at ang pagpapasadya ay nagbabayad
Ang mga karaniwang bahagi ng catalog ay mahusay—hanggang ang iyong mounting space ay kakaiba, ang iyong kapaligiran ay mahigpit, o ang iyong mga kinakailangan sa katumpakan ay hindi mapapatawad. Karaniwang nabibigyang katwiran ang pag-customize kapag totoo ang isa sa mga ito:
- Kailangan mo ng isang tiyak na hugis ng nut upang magkasya sa isang umiiral na pabahay (block, flange, malawak na katawan, compact na sobre).
- Binabalanse mo ang katumpakan sa kinis at gusto mo ng isang iniangkop na anti-backlash na diskarte.
- Mayroon kang mga hadlang sa kapaligiran (kalinisan, mababang pagpapahintulot sa kontaminasyon, limitadong pag-access sa pagpapadulas).
- Gusto mo ng partikular na profile ng pagganap ng polymer (mababa ang friction, mababang ingay, katatagan, o mas mahabang agwat ng serbisyo).
- Kailangan mo ng maaasahang pakikipag-ugnayan sa thread na may target na turnilyo at gusto ng kontroladong pagtutugma sa halip na hulaan.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.tumutuon sa pagtutugma ng mga trapezoidal nuts sa tunay na pangangailangan ng aplikasyon—kabilang ang maraming uri ng nut, engineered polymer option, oil-free solution, at anti-backlash configuration—para gumana ang nut sa turnilyo mo, housing, at kapaligiran mo sa halip na labanan sila.
Kung naghahanda ka ng spec ng pagbili, narito ang isang simpleng istraktura na maaari mong ipadala sa isang supplier para mapabilis ang pagpili:
- pagtatalaga ng thread:laki ng trapezoidal + lead/pitch + kamay (kanan/kaliwa) + anumang espesyal na tala sa profile
- Estilo ng nut:straight / flange / block / wide / compact + key dimensions + anti-rotation method
- Materyal:brass/bronze/steel/polymer type + environment notes (alikabok, washdown, temperatura)
- Mga target sa pagganap:inaasahan ng backlash, kagustuhan sa ingay, patakaran sa pagpapadulas, cycle ng tungkulin
FAQ
Q:Maaari ko bang palitan ang isang sira na nut nang hindi binabago ang turnilyo?
A:Kadalasan oo, ngunit ito ay nakasalalay sa pagsusuot ng tornilyo. Kung ang mga thread ng tornilyo ay nakikitang pagod o ang axis torque ay tumaas nang malaki,
maaaring hindi maibalik ng bagong nut ang pagganap. Para sa kritikal na pagpoposisyon, suriin ang parehong mga bahagi nang magkasama.
Q:Ang isang walang langis na nut ay tunay na walang maintenance?
A:Binabawasan ng mga disenyong walang langis ang mga kinakailangan sa pagpapadulas at tumutulong sa mga lugar kung saan hindi praktikal ang grasa, ngunit nangangailangan pa rin sila ng inspeksyon.
Maaaring paikliin ng alignment, kontaminasyon, at side-loading ang buhay anuman ang diskarte sa pagpapadulas.
Q:Aling materyal ang pinakamahusay para sa tahimik na paggalaw?
A:Maraming mga opsyon sa polymer (tulad ng naylon- o acetal-based na mga materyales) ang makakabawas ng ingay at makapagbibigay ng mas maayos na pakiramdam.
Para sa mas mahirap na mga kondisyon, ang mga polymer na may mas mataas na pagganap ay maaaring mag-alok ng mas mahusay na katatagan at mas mahabang buhay.
Q:Kailangan ko ba palagi ng anti-backlash nut para sa katumpakan?
A:Hindi palagi. Kung bihirang binabaligtad ng iyong application ang direksyon, o binabayaran ng iyong control system ang backlash, maaaring maayos ang karaniwang clearance.
Kung mahalaga ang reversal repeatability, ang mga anti-backlash na disenyo ay karaniwang ang pinakadirektang solusyon.
Q:Bakit mabilis masusuot ang nut ko kahit "within spec" ang load?
A:Ang pinakakaraniwang dahilan ay ang maling pagkakahanay, side load (mga gabay na hindi ginagawa ang kanilang trabaho), kontaminasyon, at init mula sa duty cycle.
Ang pag-aayos sa disenyo o pag-install ng axis ay kadalasang nagpapahaba ng buhay kaysa sa paglipat sa isang "mas malakas" na nut.
Q:Anong impormasyon ang dapat kong ipadala upang mabilis na makuha ang tamang rekomendasyon?
A:Isama ang thread size/lead, stroke length, load direction and magnitude, speed/duty cycle, environment (dust/water/chemicals),
estilo ng pag-mount, at kung kinakailangan ang backlash control. Nakakatulong din ang mga larawan ng lugar ng pagpupulong.
Konklusyon
Ang tamaTrapezoidal Screw Nutay hindi lamang isang sinulid na bahagi—ito ay isang desisyon sa pagganap na nakakaapekto sa ingay, katumpakan, buhay ng serbisyo, at maintenance workload. Kapag itinugma mo ang materyal, nut geometry, diskarte sa backlash, at kasanayan sa pag-install sa iyong aktwal na mga kondisyon sa pagpapatakbo, Ang mga trapezoidal system ay maaaring maging lubhang maaasahan at matipid.
Kung gusto mo ng tulong sa pagpili ng karaniwang opsyon o pag-angkop ng nut sa iyong tirahan, load, at kapaligiran, makipag-ugnayan saSuzhou Maitu Screw Rod Manufacturing Co., Ltd.gamit ang iyong mga pangunahing parameter at mga tala ng aplikasyon—kung gayonmakipag-ugnayan sa aminupang gawing matatag, nauulit na solusyon sa paggalaw ang iyong mga problema sa axis.
