Nakaayos at Sinusuportahang Gilid ang Unit ng Suporta

Ang Unit ng Suporta ng Maitu na Fixed at Supported Side ay precision-engineered at pangunahing available sa dalawang magkaibang uri: ang Fixed Side at ang Supported Side, bawat isa ay idinisenyo upang matupad ang mga partikular na mekanikal na function sa loob ng isang system. Ang pagsasaayos ng mga yunit ng suporta ay isang pangunahing aspeto sa anumang lead screw assembly, kritikal para sa pagtiyak ng katatagan ng pagpapatakbo at pagkamit ng tumpak na linear na paggalaw.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang pagtukoy sa tampok ng Support Unit Fixed and Supported Side mula sa pabrika ng Maitu ay ang kakayahang pigilan ang paggalaw sa parehong direksyon ng axial at radial. Karaniwang isinasama nito ang magkatugmang pares ng angular contact bearings o deep groove ball bearing na sinamahan ng thrust bearing, na magkakasamang sumisipsip ng parehong radial load at thrust load mula sa screw. Ang configuration na ito ay inengineered upang magbigay ng matibay na axial fixation, na ginagawa itong isang kailangang-kailangan na bahagi para sa mga application na nangangailangan ng mataas na katumpakan na pagpoposisyon at ang paghahatid ng mga makabuluhang bi-directional thrust forces.

Sa kabaligtaran, ang Support Unit Fixed and Supported Side ay nailalarawan sa pamamagitan ng kapasidad nitong payagan ang axial float habang nagbibigay ng radial support. Ito ay karaniwang gumagamit ng isang malalim na groove ball bearing o isang radial bushling, na nagbibigay-daan sa screw shaft na lumawak o malayang nagkontrata sa direksyon ng axial dahil sa mga pagbabago sa thermal. Ang partikular na disenyong ito ay kritikal para sa pagpunan ng thermal elongation sa mahabang screw assemblies, na pumipigil sa mga mapanganib na panloob na stress, pagbubuklod, at potensyal na pagkabigo ng system.

Gayunpaman, ang pagpili sa pagitan ng isang nakapirming at isang suportadong panig ay hindi lamang isang pagpipilian kundi isang sistematikong desisyon sa disenyo. Ang isang maling configuration ay maaaring humantong sa pagbawas ng katumpakan, labis na ingay, at napaaga na pagkabigo sa tindig. Kaya, ang wastong pagpapares at tumpak na pagkakahanay ng mga yunit na ito ay kasing kritikal ng mismong turnilyo para sa integridad ng buong sistema ng paggalaw.

Interesado kami sa pagbibigay ng pinagsamang turnilyo at mga solusyon sa yunit ng suporta. Ang aming Support Unit Fixed at Supported Side ay inengineered upang tumugma sa mga detalye ng aming trapezoidal at ACME screws.

Mga Parameter ng Produksyon

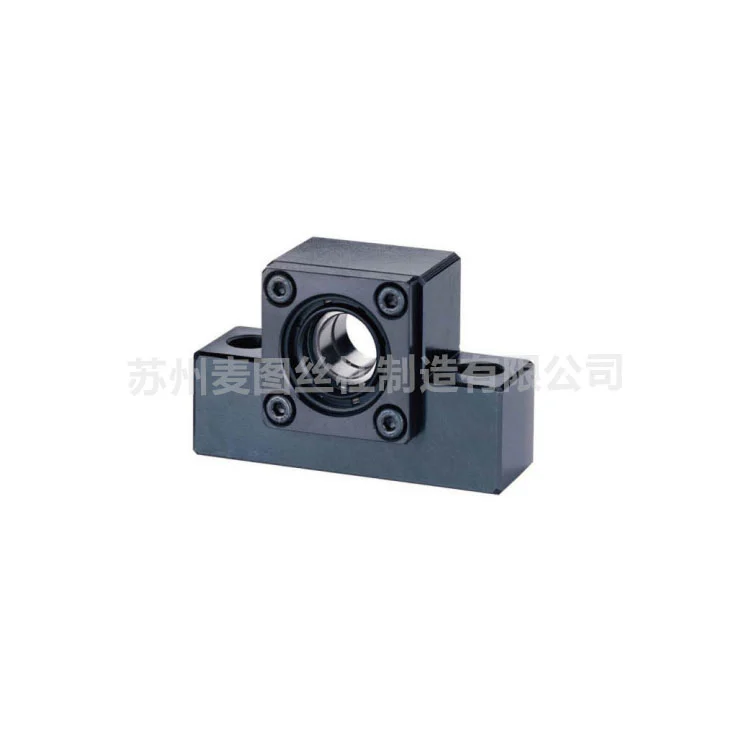

Suporta sa Unit Fixed-Side MBK Series

Modelo	diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

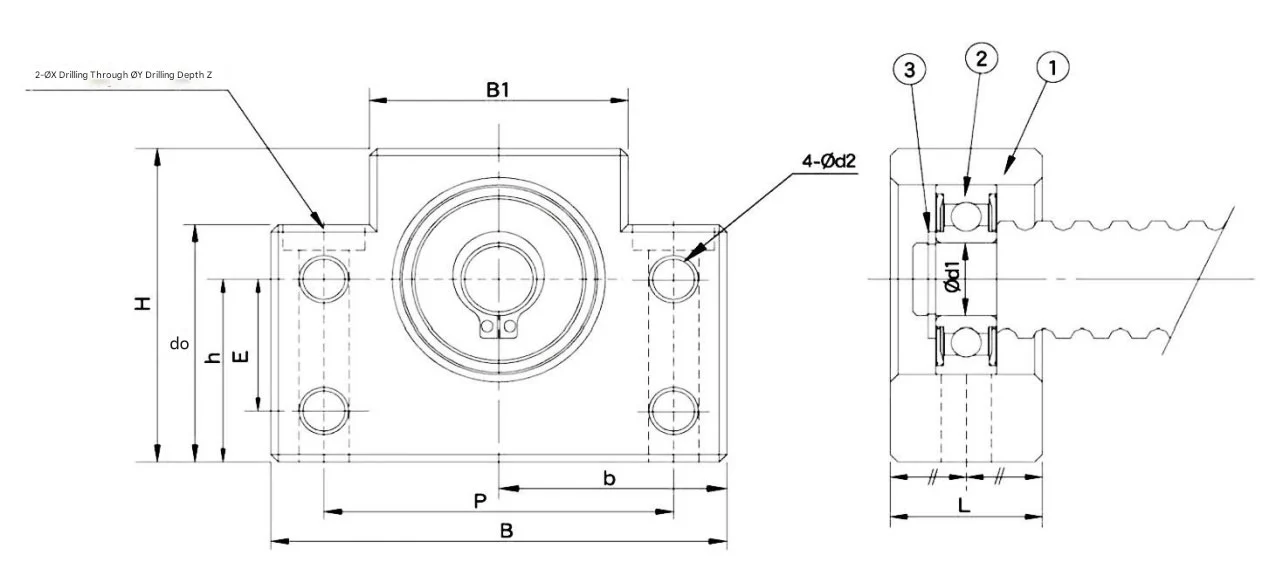

Suporta sa Unit ng Suporta sa Gilid ng MBF Series

Modelo	diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

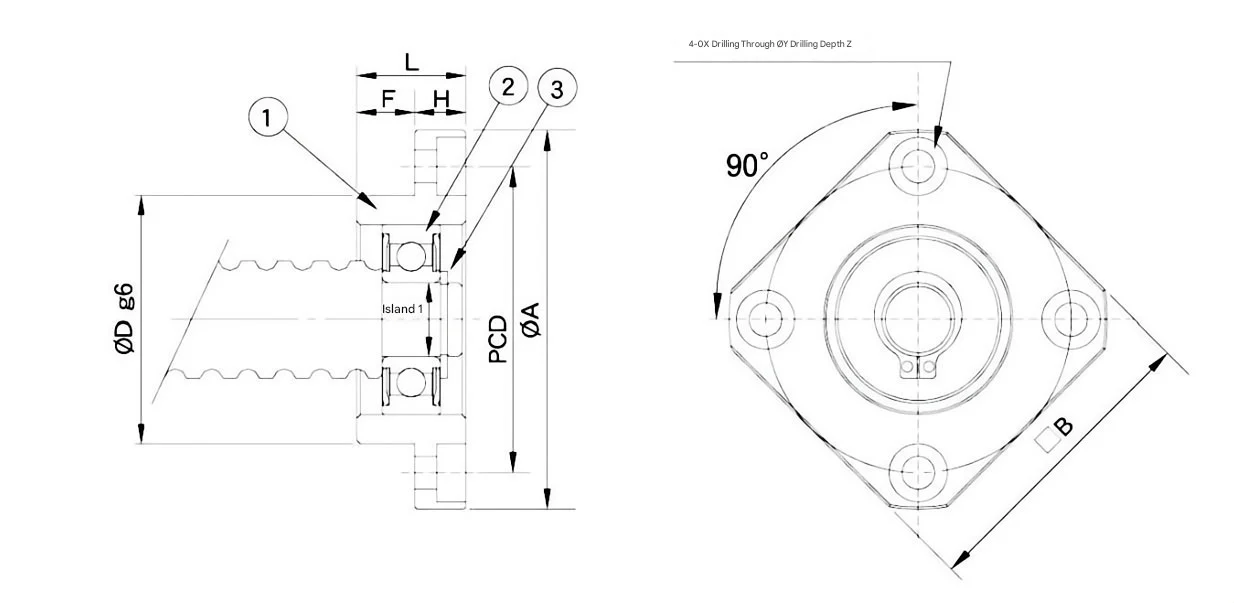

Suporta sa Unit Fixed-Side MFK Series

Modelo	diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

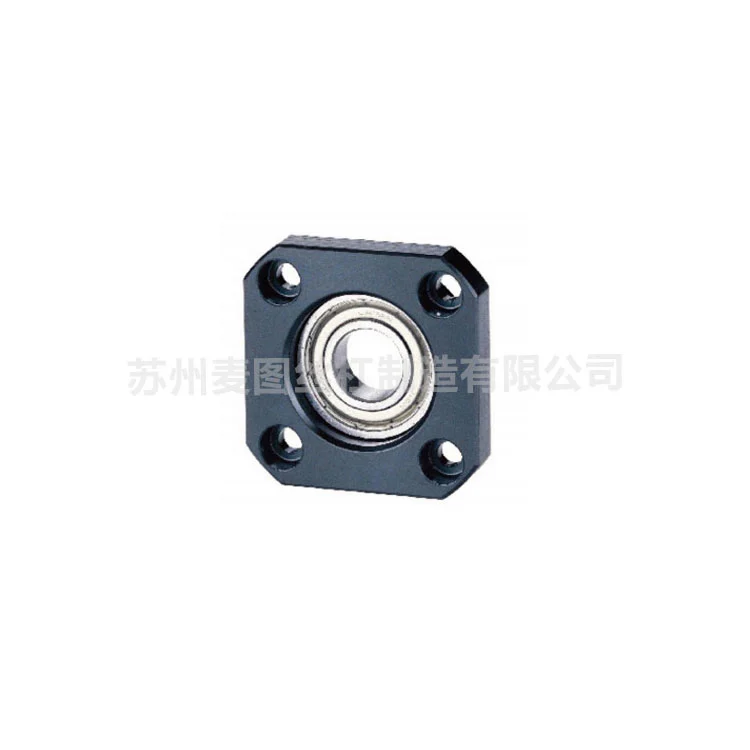

Suporta sa Unit ng Suporta sa Gilid na Serye ng MEF

Modelo	diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Bakit Pumili ng Mga Produktong Maitu?

Systematic Motion Integrity

Hindi lang kami nagbebenta ng mga piyesa; nagbibigay kami ng mga pinagsama-samang solusyon sa paggalaw. Ang aming mga fixed at suportadong unit ay inengineered para perpektong tumugma sa aming trapezoidal at ACME screw specifications, inaalis ang mga error sa alignment at tinitiyak ang structural integrity ng iyong buong transmission system.

Advanced na Thermal Compensation Design

Ang aming "Supported Side" unit ay partikular na idinisenyo upang payagan ang axial float. Sa pamamagitan ng pagpapahintulot sa screw shaft na lumawak o malayang kurutin sa ilalim ng pagbabagu-bago ng temperatura, pinipigilan ng aming disenyo ang mga panloob na stress at pagbubuklod, na siyang mga pangunahing sanhi ng napaaga na pagkabigo ng system sa mahabang screw assemblies.

High-Rigidity Bi-Directional Loading

Para sa precision positioning, ang aming "Fixed Side" na mga unit ay nagsasama ng high-grade angular contact bearings. Ang configuration na ito ay nagbibigay ng superior axial at radial constraint, sumisipsip ng makabuluhang bi-directional thrust forces upang mapanatili ang pinpoint accuracy kahit na sa ilalim ng heavy-duty na pang-industriyang load.

12+ Taon ng Kadalubhasaan sa Paggawa

Sa isang legacy na nagmula sa Shanghai Yingqi at isang dekada ng independiyenteng pagmamanupaktura sa Suzhou, ang Maitu ay nagdadala ng malalim na karanasan sa domain. Gumagamit ang aming ISO 9001 certified na pasilidad ng self-developed ERP system para subaybayan ang bawat yugto ng produksyon, na tinitiyak na ang bawat yunit ng suporta ay nakakatugon sa mahigpit na pagpapaubaya sa industriya.

Napatunayang Pagganap at Pag-customize

Sa mahigit 80,000 unit na naihatid sa mga pandaigdigang customer, nag-aalok kami ng napatunayang track record. Kung kailangan mo ng karaniwang carbon steel o mga espesyal na materyales tulad ng hindi kinakalawang na asero o bronze, maaaring i-customize ng aming team ng 10 inhinyero ang yunit ng suporta upang umangkop sa iyong mga partikular na pangangailangan sa kapaligiran at mekanikal.

FAQ

Paano tamang piliin ang Support Unit Fixed at Supported Side?

Ang isang karaniwang high-precision na setup ay nangangailangan ng isang Fixed Side (upang i-lock ang turnilyo nang aksial at hawakan ang mga thrust load) at isang Suportadong Gilid (upang magbigay ng radial na suporta habang pinapayagan ang thermal expansion). Matutulungan ka ng aming engineering team na matukoy ang partikular na configuration ng bearing (hal., angular contact vs. deep groove) batay sa iyong direksyon ng pagkarga at mga kinakailangan sa bilis.

Ang iyong mga yunit ng suporta ay tugma sa parehong Trapezoidal at ACME screws?

Oo. Dalubhasa kami sa mga pinagsama-samang solusyon. Ang aming mga yunit ng suporta ay partikular na ginawa upang tumugma sa mga end-journal na dimensyon ng aming 30° Trapezoidal at 29° ACME screws. Tinitiyak nito ang tuluy-tuloy na pagkakasya, binabawasan ang vibration at ingay sa panahon ng high-speed na operasyon.

Anong mga hakbang ang ginagawa ng Maitu upang matiyak ang mahabang buhay sa mga yunit na ito?

Gumagamit kami ng mahigpit na mga pamamaraan sa pagkontrol sa kalidad, kabilang ang tumpak na paggiling ng mga butas sa pabahay at ang pagpili ng high-carbon chromium bearing steel. Ang aming mga unit ay binuo sa mga kinokontrol na kapaligiran upang maiwasan ang kontaminasyon, tinitiyak na ang lubricant at mga seal ay nagbibigay ng walang maintenance na pagganap para sa mga pinahabang agwat.

Maaari ka bang magbigay ng mga yunit ng suporta para sa na-customize na mga diameter ng baras at mga espesyal na materyales?

Talagang. Habang nag-aalok kami ng malawak na hanay ng mga karaniwang detalye, ang aming pabrika ay nilagyan ng CNC lathes at high-precision machining center upang mahawakan ang mga customized na disenyo. Maaari kaming gumawa ng mga unit gamit ang iba't ibang materyales—kabilang ang hindi kinakalawang na asero para sa mga kinakaing unti-unting kapaligiran—batay sa iyong mga partikular na drawing at teknikal na tala.
