Paano Naghahatid ang Trapezoidal Screw ng Smooth Linear Motion sa Mga Tunay na Makina?

Balangkas

• Tukuyin ang totoong failure mode (drift, backlash, binding, wear, ingay, init).
• Unawain kung bakit angTrapezoidal Screwbinabalanse ng profile ang kapasidad ng pagkarga, kakayahang makagawa, at katatagan.
• Pumili ng lead, diameter, at end support para makontrol ang bilis, paninigas, at paghagupit.
• Pumili ng disenyo at materyal ng nut upang mahawakan ang mga alitan, kontaminasyon, at mga limitasyon sa pagpapanatili.
• Patunayan gamit ang isang maikling checklist upang tumugma ang mga bahagi ng produksyon sa mga prototype.

Ang mga punto ng sakit na patuloy na nagpapakita

Ang mga mamimili ay bihirang magsimula sa pagsasabi ng "Kailangan ko ngTrapezoidal Screw.” Nagsisimula sila sa sakit ng ulo: ang lift column ay dumudulas nang ilang milimetro sa magdamag, ang linear na slide ay hindi maaaring ulitin ang isang posisyon, o ang nut ay umiinit at nagsisimulang humirit. Narito ang mga pinakakaraniwang isyu—at kung ano ang karaniwang itinuturo ng mga ito.

• Paatras na pagmamaneho o load drift:Itinigil mo ang motor, pero gumagapang ang kargada. Ito ay maaaring mangyari kapag ang tingga ay masyadong agresibo, masyadong mababa ang friction, o may vibration/epekto ang system. Maraming mga trapezoidal system ang maaaring labanan ang pabalik-balik na pagmamaneho, ngunit hindi ito awtomatiko-ang geometry ay mahalaga.
• Backlash na sumisira sa pagpoposisyon:Binabaliktad mo ang direksyon at walang gumagalaw saglit. Ang "patay na banda" ay maaaring ang pagkakaiba sa pagitan ng maayos na automation at isang produkto na mura.
• Nagbubuklod at hindi pantay na paggalaw:Ang tornilyo ay nararamdaman ng makinis sa pamamagitan ng kamay, ngunit nagbubuklod sa ilalim ng pagpupulong. Maling pagkakahanay, hindi sapat na suporta sa pagtatapos, o isang materyal na nut na hindi pinahihintulutan ang pag-load sa gilid ay kadalasang ang tunay na salarin.
• Mabilis na pagsusuot at itim na alikabok:Ang dry running na may maling pares ng materyal ay maaaring mabilis na magsuot, lalo na sa kontaminasyon. Minsan may lubrication—ngunit maling uri ito, hindi pantay-pantay na inilapat, o nahuhugasan.
• Ingay at init sa bilis:Ang mas mataas na rpm ay nagpapataas ng frictional heating at maaaring humantong sa vibration o paghagupit. Ang isang lead screw na gumagana sa 100 rpm ay maaaring mabigo sa 1,000 rpm nang walang muling pagdidisenyo.

Ano ba talaga ang Trapezoidal Screw

A Trapezoidal Screway isang power screw na may hugis trapezoid na profile ng thread na idinisenyo upang i-convert ang rotary motion sa linear motion. Kung ikukumpara sa mga ball turnilyo, karaniwan nitong ipinagpalit ang kahusayan para sa pagiging simple, katatagan, at mas madaling paghawak ng load. Ang kalakalan na iyon ay maaaring maging eksakto kung ano ang gusto mo sa lifting, clamping, adjustment, o motion system kung saan ang "nananatili kung saan mo ito inilagay" ay mas mahalaga kaysa sa napakababang friction.

Ang ginagawang praktikal sa mga pang-industriyang kapaligiran ay hindi lamang ang hugis ng sinulid—ito ang ecosystem: pagtutugma ng mga nuts (bronze, steel, polymers), mga solusyon sa anti-backlash, mga disenyong self-lubricating, at mga flexible na pamamaraan ng pagmamanupaktura. Tama ang ginawa, aTrapezoidal ScrewAng assembly ay maaaring maging cost-effective, maintainable, at nakakagulat na tumpak para sa maraming application.

Mga pangunahing kaalaman sa pagpili na pumipigil sa pagsisisi

Kung isa lang ang naaalala mo: huwag pumili ng aTrapezoidal Screwsa diameter lamang. Piliin ito bilang isang sistema: lead (o pitch), haba, disenyo ng nut, pagpapares ng materyal, plano sa pagpapadulas, at suporta sa dulo.

• Lead (paglalakbay sa bawat rebolusyon):Ang mas malaking lead ay gumagalaw nang mas mabilis ngunit mas malamang na mag-back-drive at bumuo ng mas maraming init sa mataas na load. Ang mas maliit na lead ay nagpapabuti sa pagkontrol at paghawak ng load ngunit binabawasan ang bilis.
• Diameter at lakas ng core:Ang mas malaking diameter ay nagpapabuti sa buckling resistance at higpit, na mahalaga para sa mahabang span at mabibigat na load.
• Hindi suportadong haba at panganib sa paghagupit:Ang mga mahahabang turnilyo sa mataas na rpm ay maaaring mamalo. Kung kailangan mo ng bilis sa mahabang haba, maaaring kailanganin mo intermediate na suporta, ibang end-bearing arrangement, o ibang motion solution.
• Duty cycle:Ang pasulput-sulpot na pagsasaayos (ilang segundo dito at doon) ay ibang-iba sa tuluy-tuloy na paggalaw. Ang patuloy na tungkulin ay nangangailangan ng mas mahusay na pamamahala ng init at diskarte sa pagsusuot.
• kapaligiran:Ang alikabok, coolant, detergent, at panlabas na kaagnasan ay nagbabago ng pinakamahusay na pagpipilian patungo sa selyadong proteksyon, hindi kinakalawang na materyales, o polymer nuts.

Mabilis na matrix ng pagpili

Gamitin ang talahanayang ito bilang panimulang punto sa pagpili ng aTrapezoidal Screwpagsasaayos. Hindi ito kapalit ng mga kalkulasyon ng engineering, ngunit iiwas ka nito sa mga pinakakaraniwang bitag.

Mga uri at materyales ng nut na talagang mahalaga

Ang tornilyo ay nakakakuha ng pansin, ngunit ang nut ay madalas na nagpapasya sa habang-buhay at pakiramdam. Para sa isangTrapezoidal Screwpagpupulong, ang pagpili ng nut ay nakakaapekto sa: friction, ingay, backlash, contamination tolerance, at kung gaano kapatawad ang system sa misalignment.

• Mga tansong mani:Isang klasikong pagpipilian para sa kapasidad ng pagkarga at predictable wear. Mahusay kapag maaari kang mag-lubricate at panatilihing kontrolado ang mga labi.
• Steel nuts:Malakas, ngunit maaaring hindi gaanong mapagpatawad at maaaring mangailangan ng maingat na pagpapadulas at pagpapares sa ibabaw upang maiwasan ang mapait.
• Mga plastik na engineering (nylon, POM, PEEK, composites):Kadalasan ay mas tahimik at maaaring tumakbo nang may kaunting pagpapadulas. Ang tamang polimer ay kayang hawakan ang mahihirap na kapaligiran; ang maling polimer ay maaaring gumapang sa ilalim ng pagkarga o lumambot sa init.

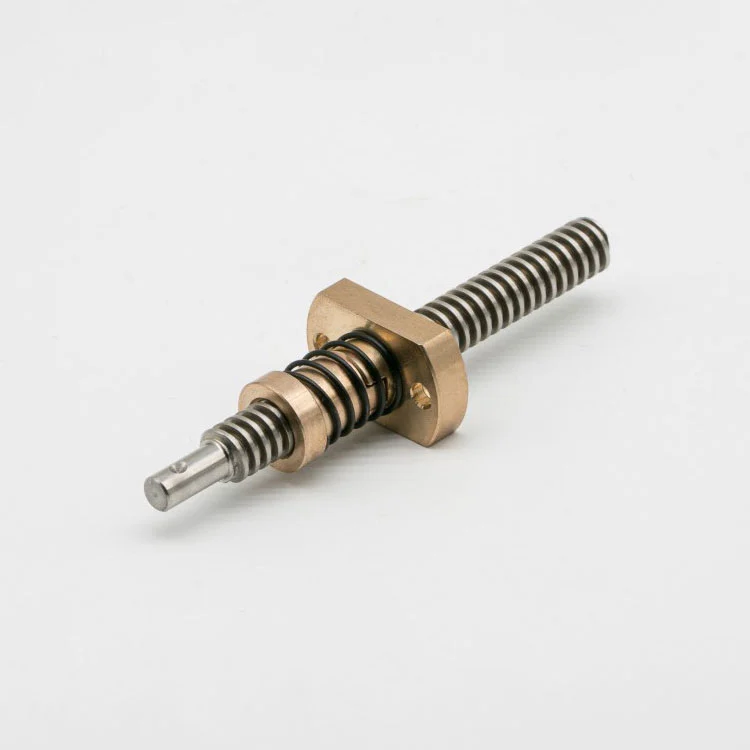

• Anti-backlash nuts:Idinisenyo upang bawasan ang clearance at pagbutihin ang mga pagbabago sa direksyon. Tamang-tama kapag ang kalidad ng pagpoposisyon ay mahalaga kaysa sa napakababang torque.

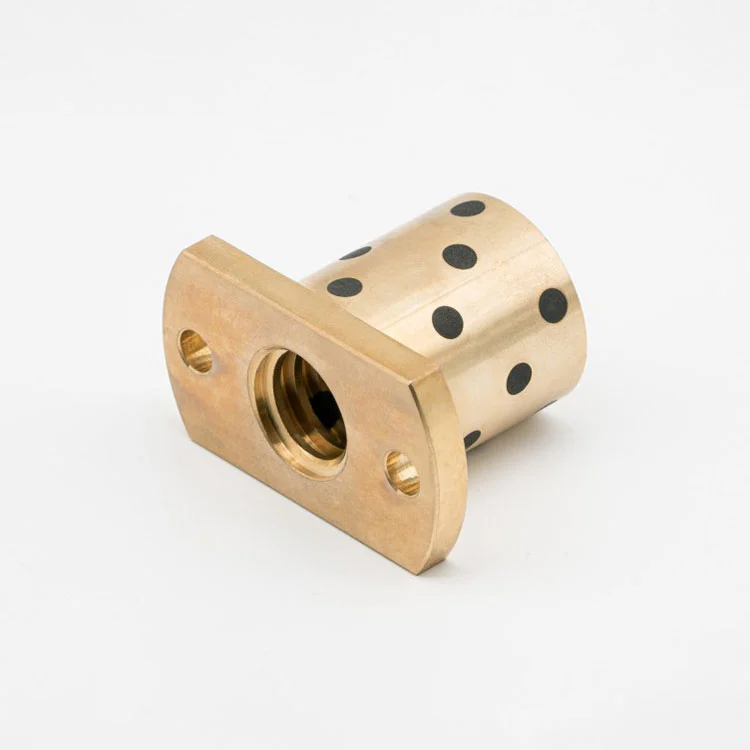

• Oil-free / self-lubricating nuts:Nakatutulong kapag ang pagpapadulas ay hindi praktikal, hindi kanais-nais, o madaling maalis.

Checklist ng pagsasama: mga suporta, pagkakahanay, pagpapadulas

Kahit na ang pinakamahusayTrapezoidal Screway mabibigo kung ang nakapalibot na disenyo ay pabaya. Ang mga integration point na ito ay kung saan maraming proyekto tahimik na nabigo sa panahon ng pag-scale mula sa prototype hanggang sa produksyon.

• Tapusin ang diskarte sa suporta:Tukuyin kung aling dulo ang naayos at alin ang lumulutang. Ang pagpili ng bearing ay nakakaapekto sa axial play, paninigas, at ingay.
• Pag-align at pag-mount:Ang maling pagkakahanay ay nagpapataas ng alitan at kapansin-pansing pagsusuot. Gumamit ng wastong mga pabahay, mga sanggunian sa pagma-machine, at iwasang pilitin ang nut sa posisyon sa panahon ng pagpupulong.
• Plano ng pagpapadulas:Magpasya nang maaga: grasa, langis, dry-running polymer, o selyadong diskarte. "Magdadagdag kami ng lubrication mamaya" ay kadalasang nagiging "Hindi kami nagdisenyo ng espasyo para sa pagpapadulas."
• Proteksyon mula sa kontaminasyon:Ang mga bellow, mga takip, mga wiper, at pagkakalagay na malayo sa mga chips at alikabok ay maaaring magparami ng buhay ng serbisyo.
• Thermal na pag-uugali:Ang mas mataas na mga siklo ng tungkulin ay bumubuo ng init. Binabago ng init ang mga clearance, pinapataas ang pagkasira, at maaaring palambutin ang ilang polymer.
• Pag-verify sa likod ng pagmamaneho:Kung kinakailangan ang "dapat humawak kapag naka-off ang kuryente," i-validate ito gamit ang mga totoong load at totoong vibration.

Mga tanong sa kalidad na itatanong bago ka bumili

Kung ikaw ay kumukuha ng aTrapezoidal Screw, ang pinakamatalinong hakbang ay ang magtanong na nagpapakita ng kontrol sa proseso. Ang presyo ay madaling ihambing; hindi pare-pareho. Pinoprotektahan ka ng mga tanong na ito mula sa mga hindi kasiya-siyang sorpresa.

• Anong mga tolerance ang maaari mong hawakan sa katumpakan ng lead, straightness, at thread form?Hilingin ang pamantayan at opsyonal na mga marka ng supplier.
• Pinagulong o giniling?At ano ang paraan ng inspeksyon para sa bawat batch?
• Anong mga pares ng materyal ang inirerekomenda mo para sa aking pagkarga, bilis, at kapaligiran?Ang isang mahusay na supplier ay magtatanong tungkol sa duty cycle at kontaminasyon.
• Paano mo makokontrol ang backlash?Karaniwang clearance, mga napiling fit, o mga disenyong anti-backlash.
• Anong mga pang-ibabaw na paggamot ang magagamit?Lalo na kung ang kaagnasan o pagsusuot ay isang pag-aalala.
• Maaari ka bang mag-supply ng mga screw-and-nut assemblies na tugma bilang isang pares?Binabawasan ng pagtutugma ang pagkakaiba-iba at nakakatipid ng oras sa pag-debug.
• Ano ang kailangan mo sa akin para makapag-quote ng tama?Mga drawing, stroke, load, speed, mounting, at “hold position” na kinakailangan.

Kung saan makakatulong ang Suzhou Maitu Screw Rod Manufacturing Co., Ltd.

Kung naghahanap ka ng isang supplier na maaaring suportahan ang parehong standard at customized na mga configuration,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.nakatutok sa mga trapezoidal lead screw solution para sa linear motion at automation na mga kaso ng paggamit—kabilang ang mga opsyon gaya ng mga multi-start na istilo, ipinares na screw-and-nut supply, at maramihang mga ruta ng nut material (halimbawa, mga pagpipiliang nakabatay sa polymer at mga diskarteng anti-backlash).

Sa pagsasagawa, nangangahulugan iyon na maaari mong lapitan ang pagkuha sa isang mas malinis na paraan: sa halip na pumili ng isang turnilyo mula sa isang catalog at umaasa na ang nut ay kumikilos, maaari mong tukuyin mga target ng pagganap at makatanggap ng inirerekomendang pagpapares. Ito ay lalong kapaki-pakinabang kapag ang iyong mga hadlang ay kasama ang "walang pagpapadulas," "nabawasang backlash," "espesyal na bronze," o "engineering plastics," o kapag ang iyong proyekto ay nangangailangan ng paulit-ulit na pag-customize sa mga variant.
